NEC　ASPIRE/WX新設

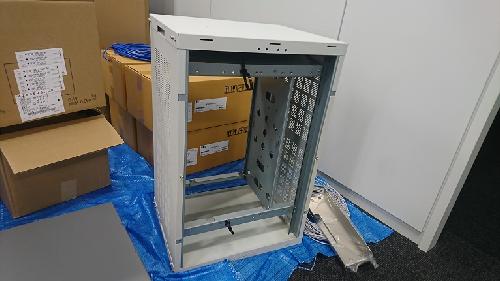

ASPIRE/WXの新設工事です。今回は専用のMﾗｯｸに収容します。

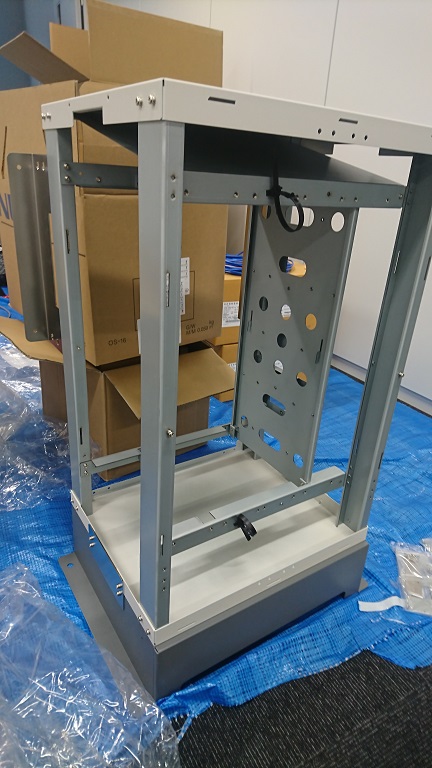

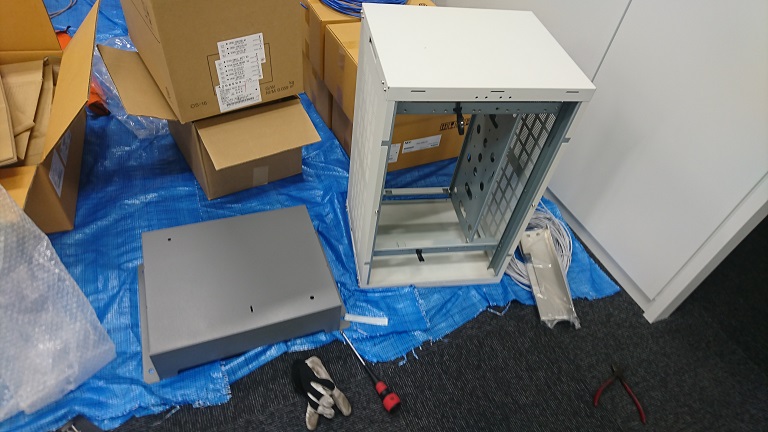

床置き金物とﾗｯｸ本体を組み合わせます。

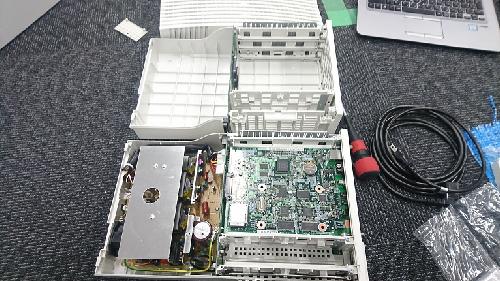

主装置の基本架と拡張架を繋ぐ金物を取付けます。

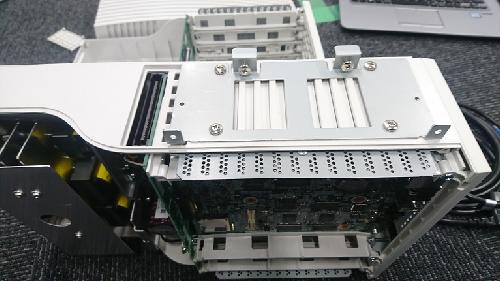

架を連結します。

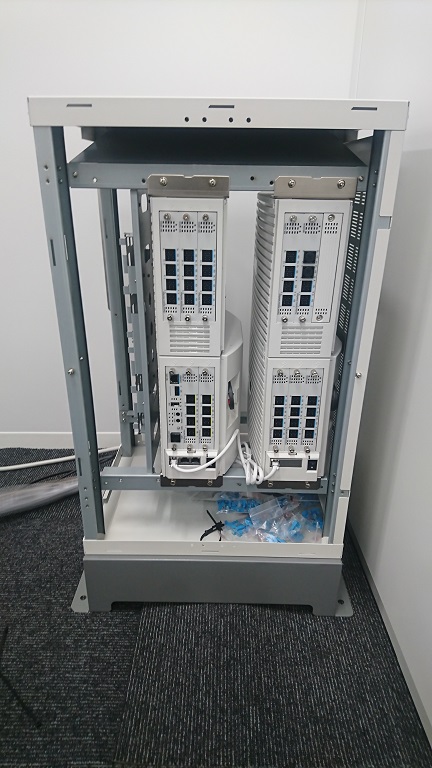

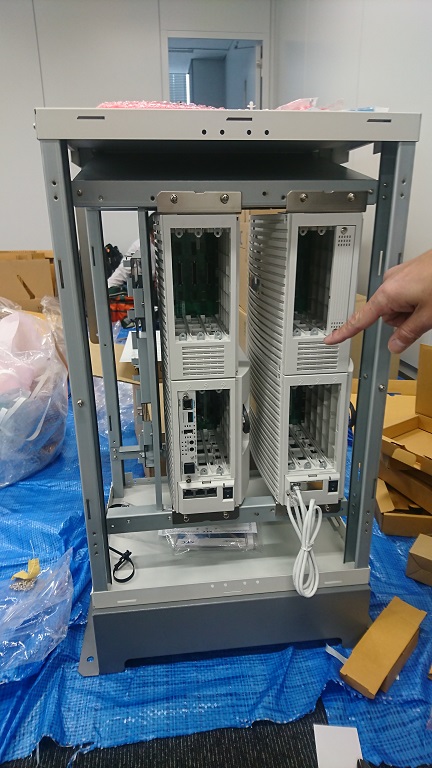

基本架と増設架にそれぞれ拡張架を連結しﾗｯｸにﾏｳﾝﾄします。

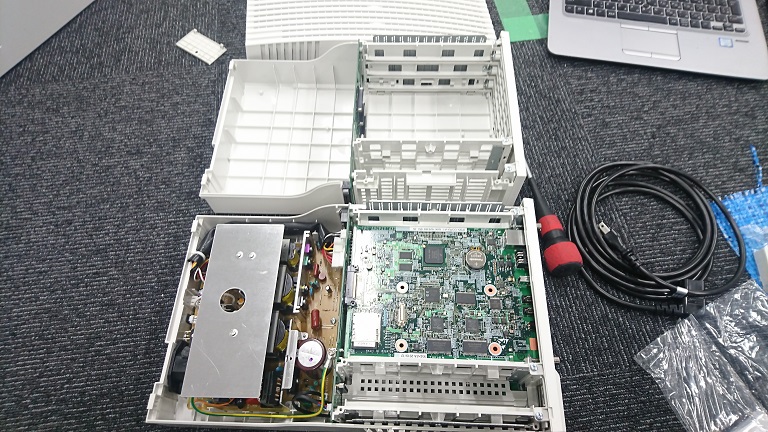

主装置のｽﾛｯﾄにﾕﾆｯﾄを搭載します。架間はLANで接続します。

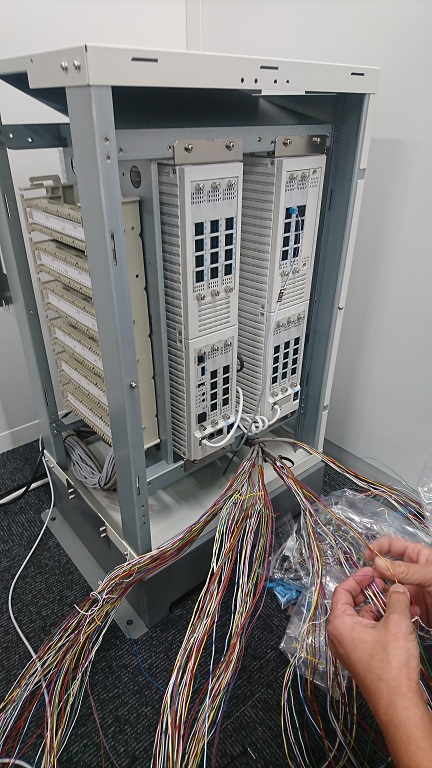

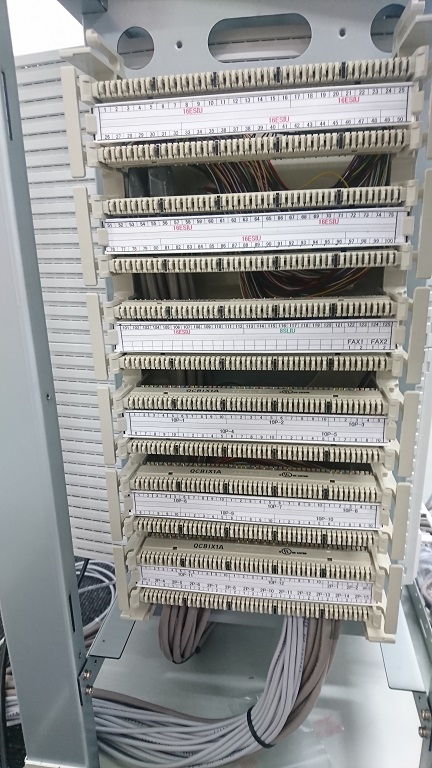

主装置から出る一次側の線とﾛｰｶﾙ端末の配線をBIX端子で成端します。

示名条を取付けます。

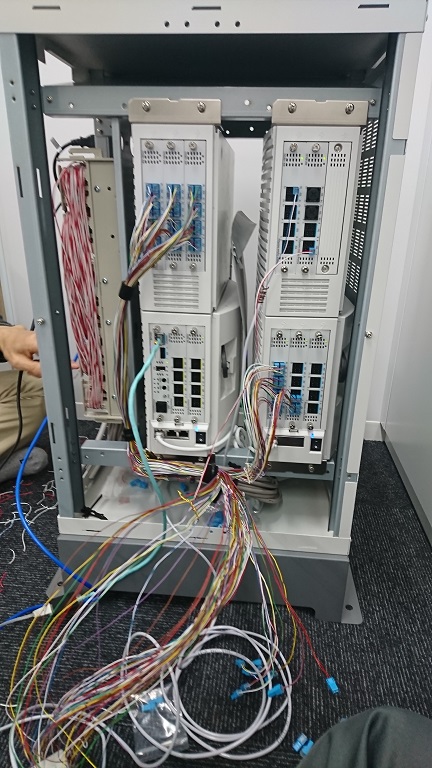

交換機に配線を接続します。

交換機と端末側の配線をｼﾞｬﾝﾊﾟｰ線でつなぎます。多機能電話機と単独電話機で色を分けるとわかりやすいです。

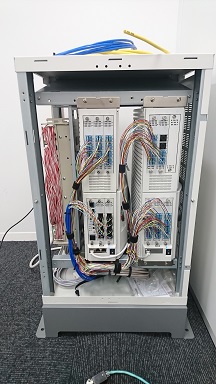

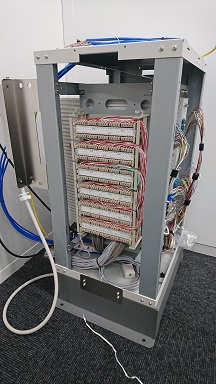

ﾗｯｸ全面です。

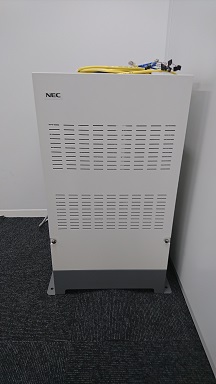

全てﾊﾟﾈﾙを閉じた状態です。

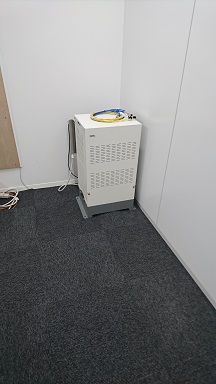

ｺﾝﾊﾟｸﾄに収まります。

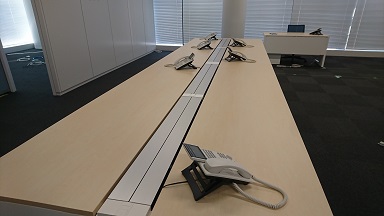

電話機を設置します。
