クローネ端子成端工事

電話新設に伴う電話幹線敷設工事です。メインの盤から各階へ構内ケーブルを敷設します。

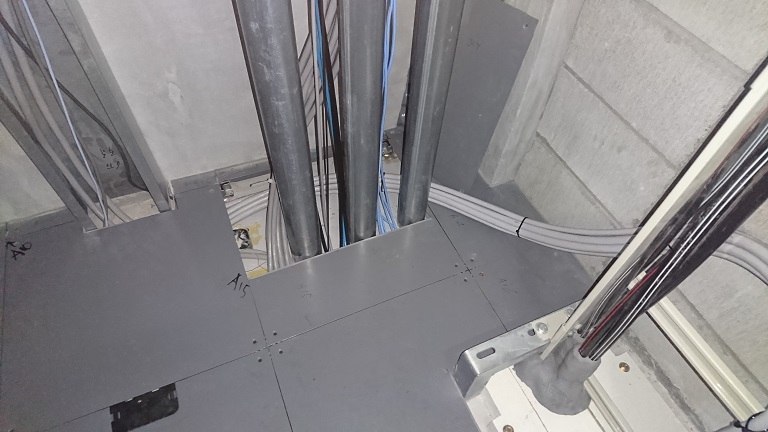

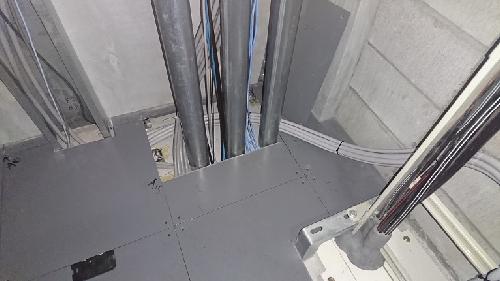

配線は各フロア間のラックに敷設し、フロア内はフリーアクセスに通します。

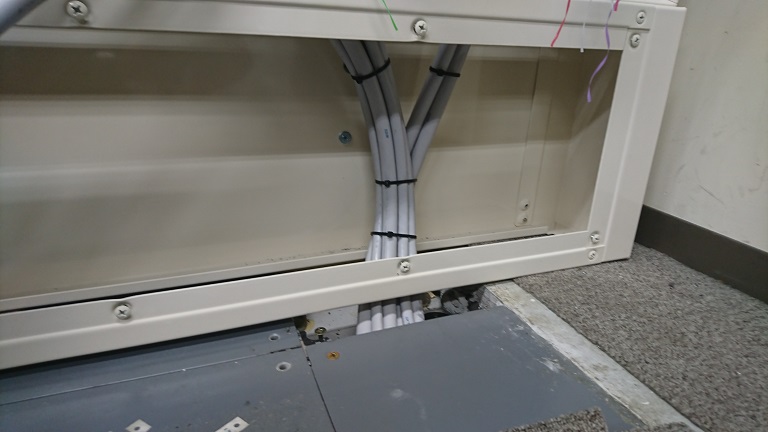

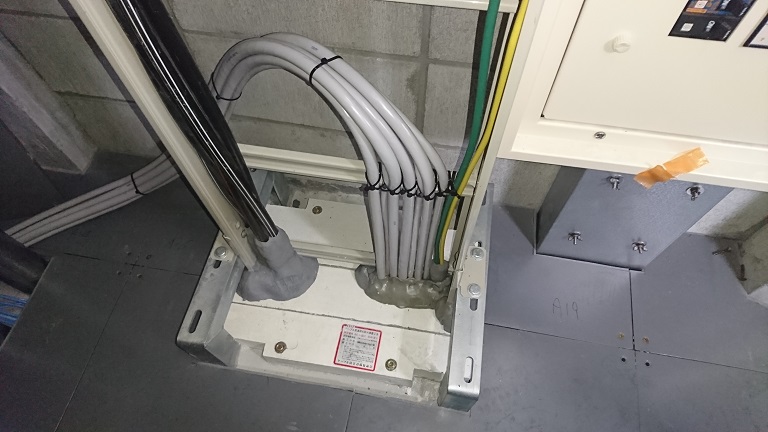

キャビネット盤の下側に基台を設置し配線を立ち上げます。

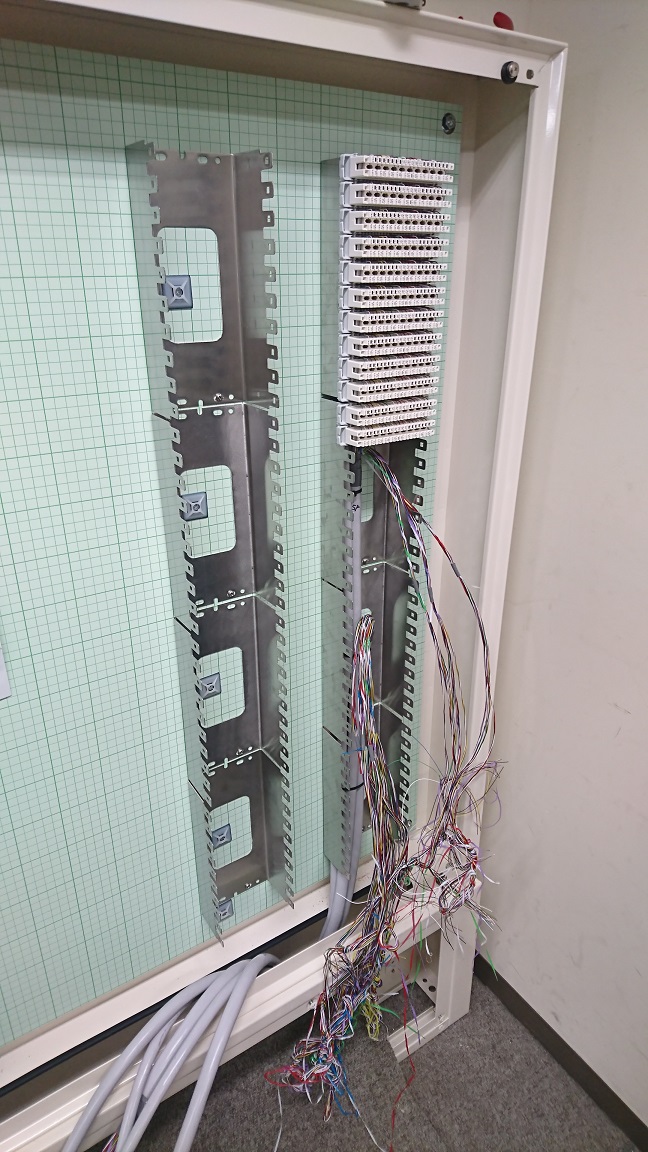

盤内にクローネ端子のベースを設置し成端していきます。

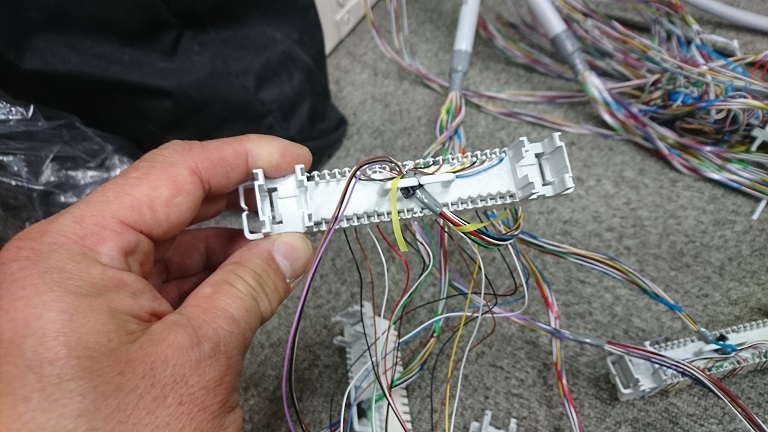

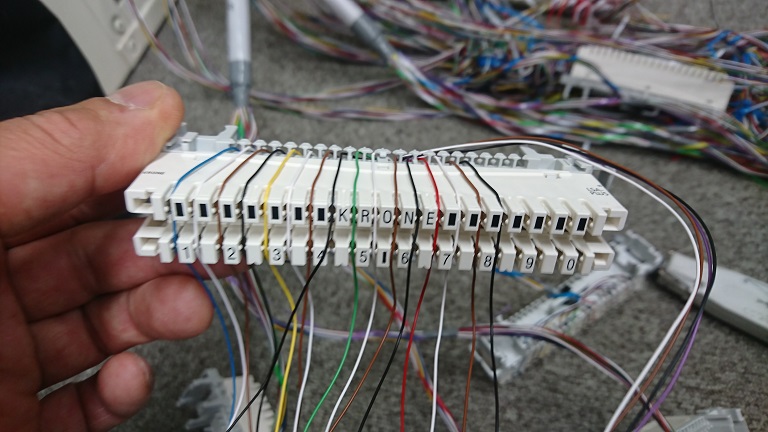

10P用端子です。配線を後ろで固定します。

色毎に端子に合わせます。

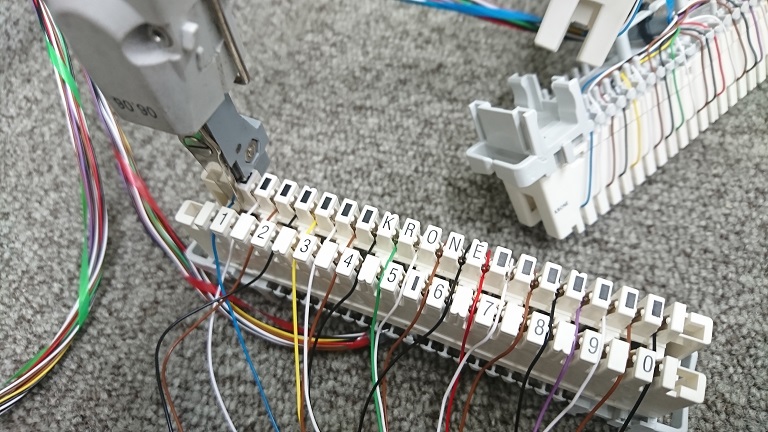

専用工具で配線を押切ります。

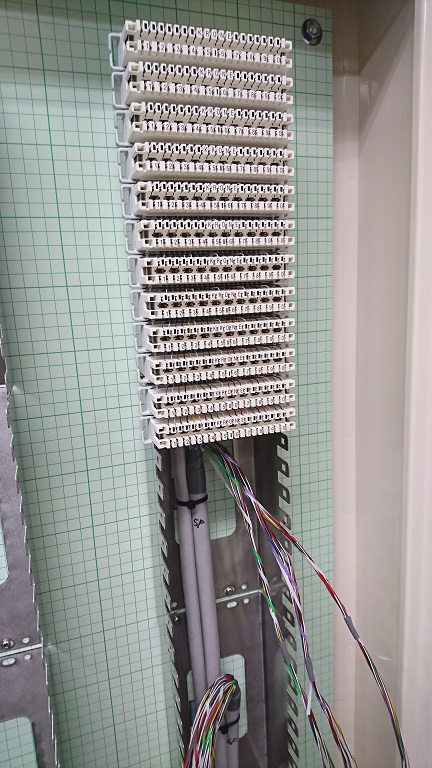

各ケーブル毎にベースに収めます。

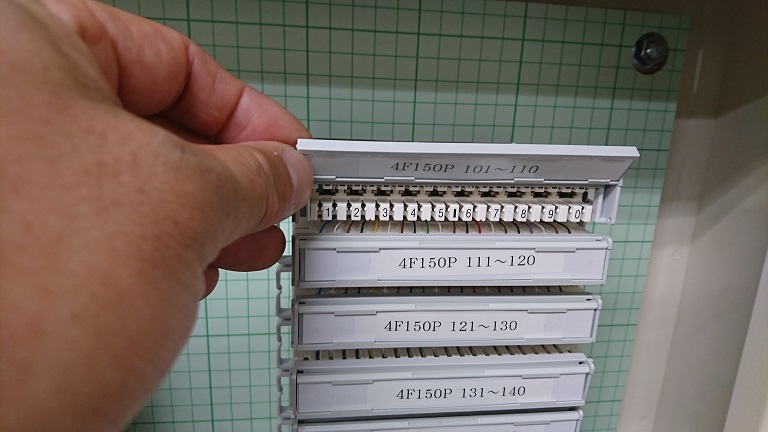

示名条を取付けます。

捲っても同じ内容を表示させることが出来るので便利です。

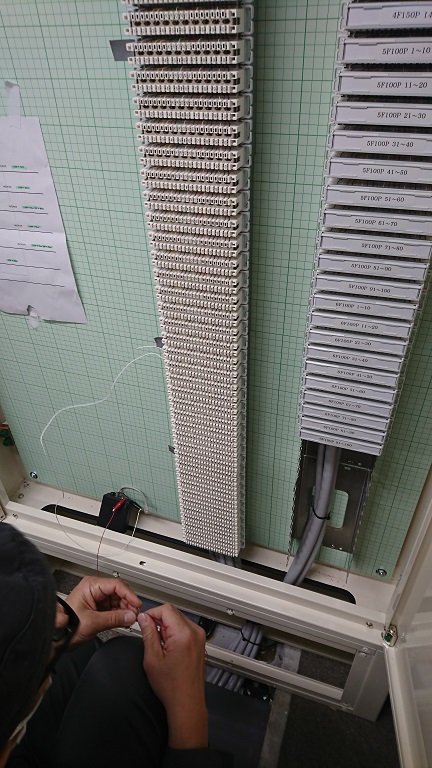

機械側とジャンパー線で繋ぎます。

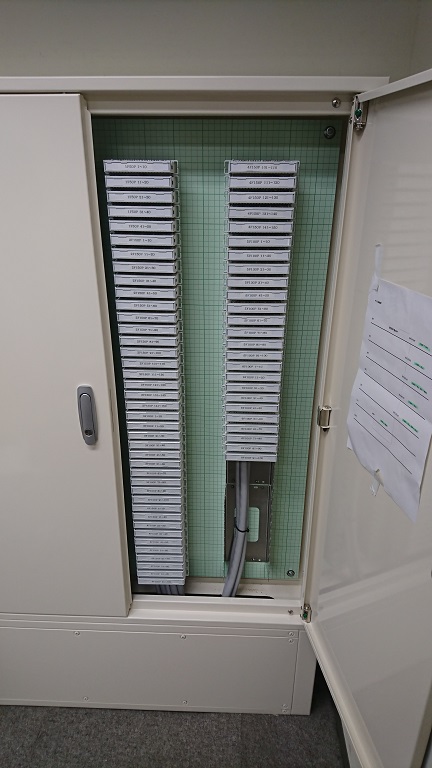

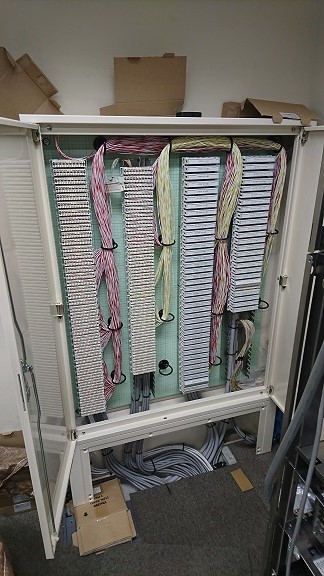

仕上げです。
