NTT　IX/LAN(ｵﾌｨｽ)

IX・LANの移転工事です。床はﾀｲﾙｶｰﾍﾟｯﾄですが通常のｹｰﾌﾞﾙを使用するのでﾓｰﾙで配線を保護します。

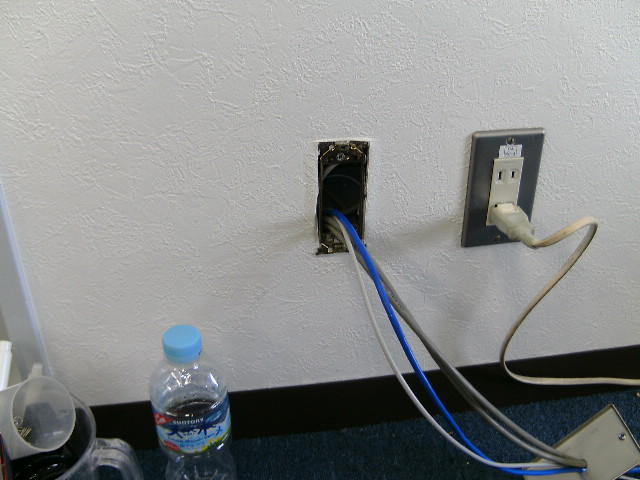

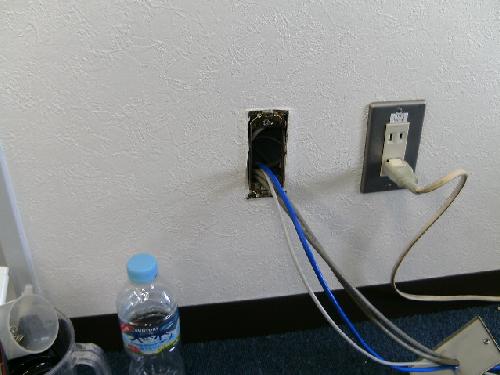

既設設備の配管の行き先を探し線を通します。

配管からIDFを経由して配線を敷設します。

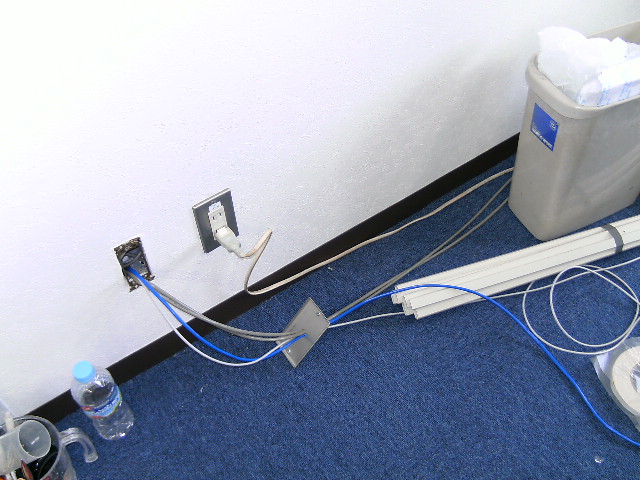

配管から壁沿いに配線まわしていきます。

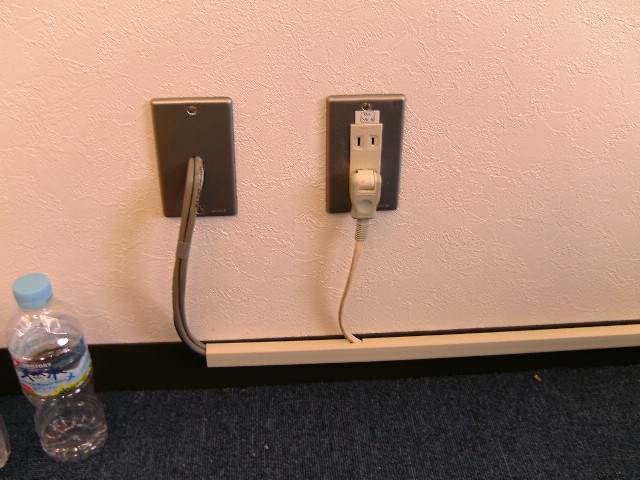

壁沿いの配線をﾓｰﾙで保護します。

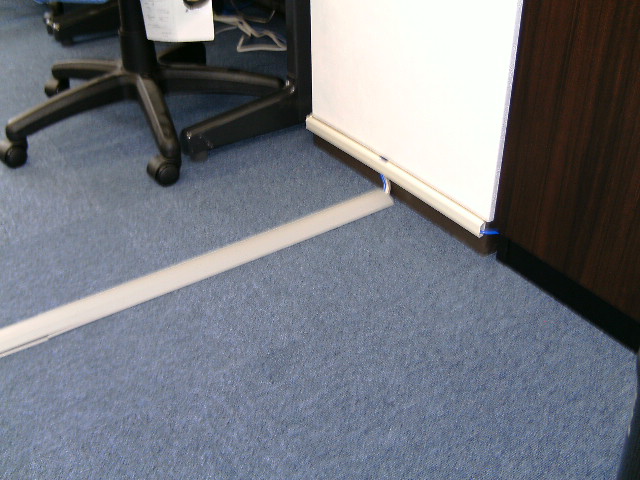

床の配線もﾓｰﾙで処理します。

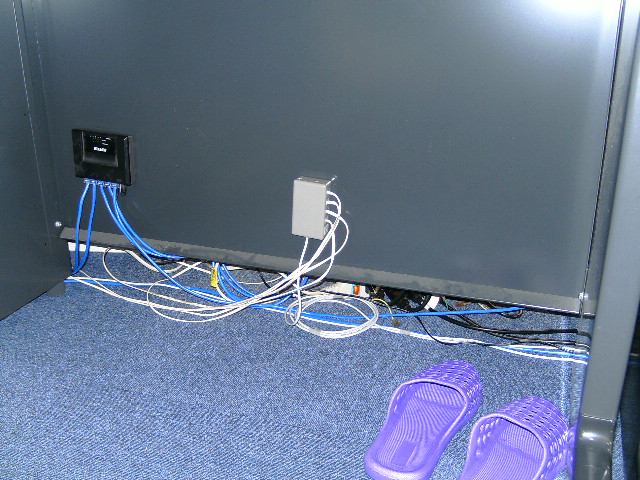

机下の配線です。電話については専用のBUSﾛｰｾﾞｯﾄを使用しています。

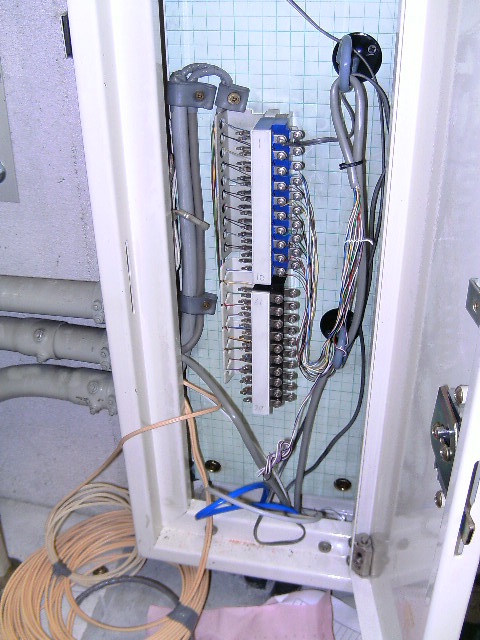

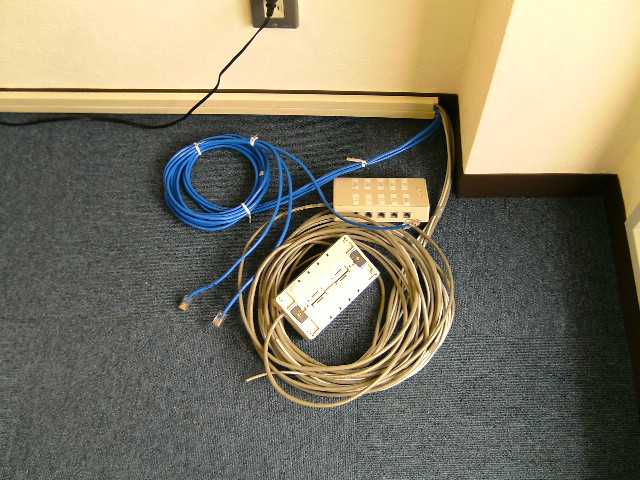

主装置につなぎ込む前の配線状況です。NTT回線は一度端子で変換してから接続します。

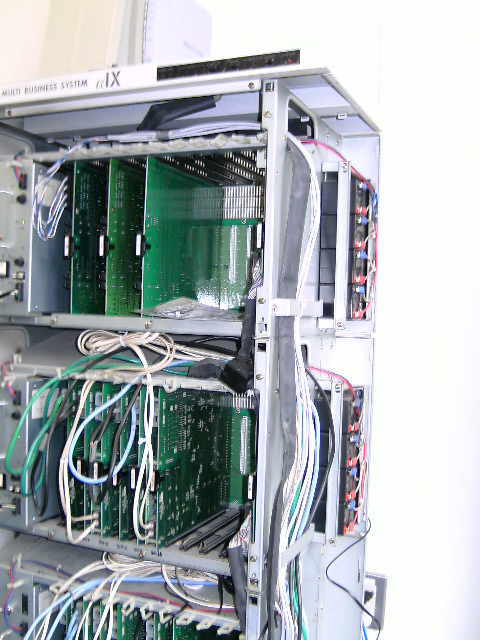

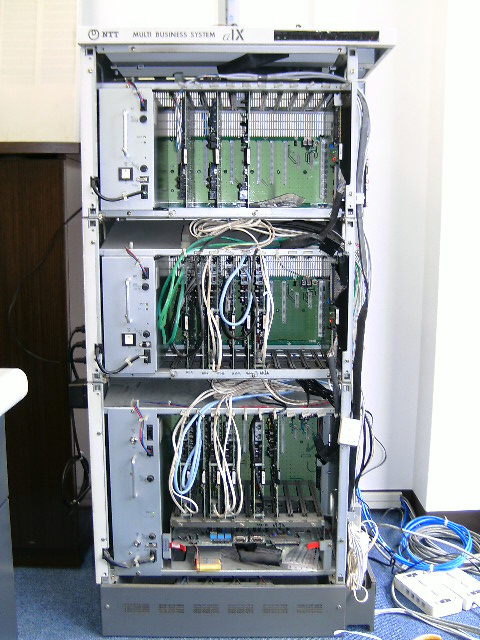

主装置に接続していきます。

今回はDSU(ISDNの終端装置)内臓ﾕﾆｯﾄとDSU外付けの混合になっています。

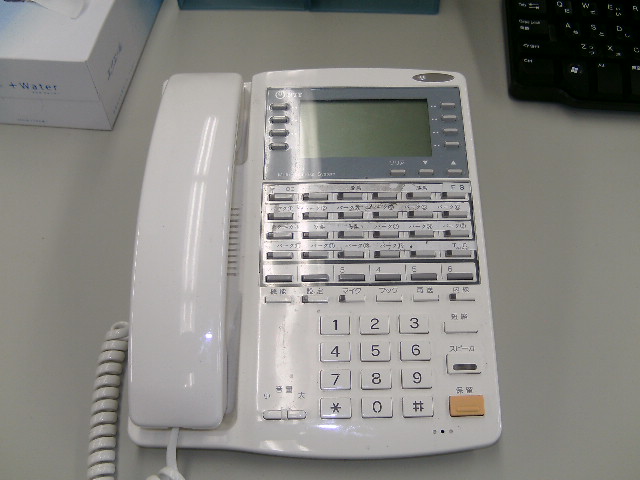

IXの電話機です。

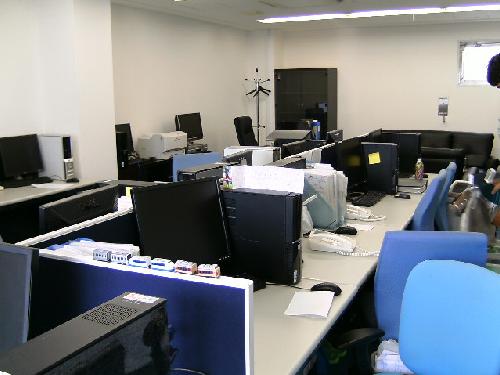

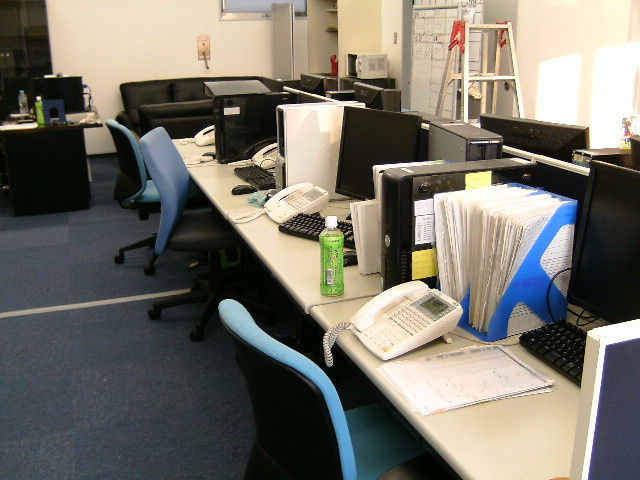

事務所です。

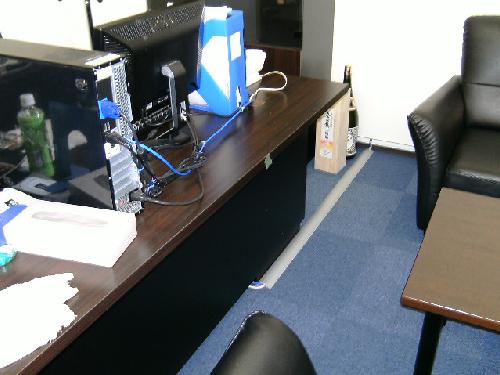

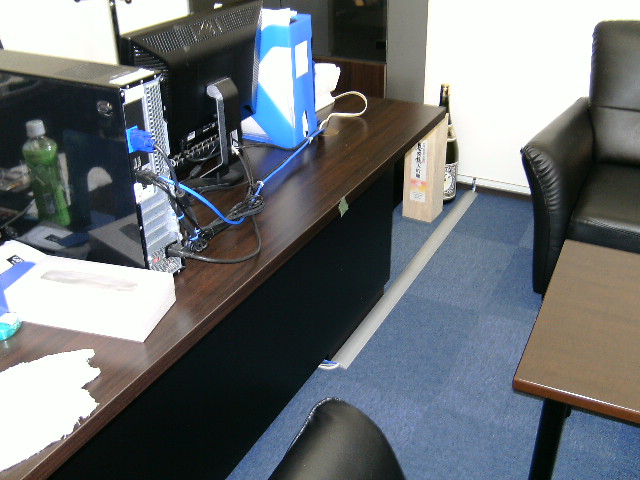

役員ﾃﾞｽｸです。

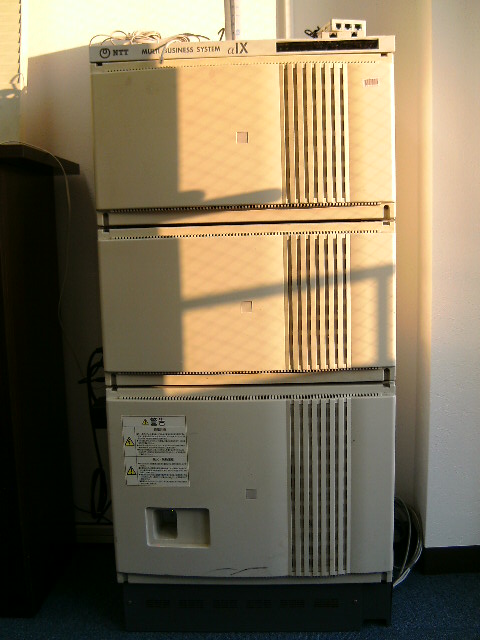

交換機回りです。
