NEC　Aspire/X･構内放送(工場)　柏市

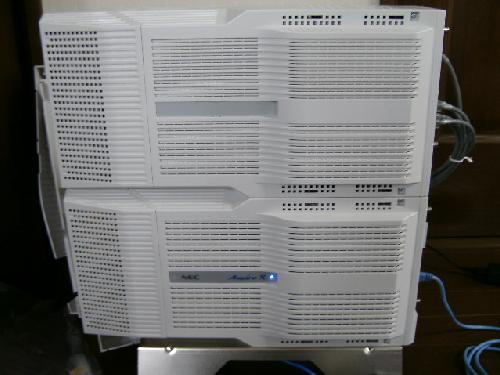

Aspire/xの新設工事です。主装置は基本架と拡張架の構成です。

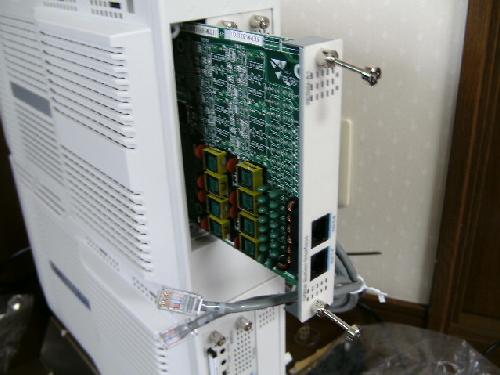

主装置にﾕﾆｯﾄを入れていきます。

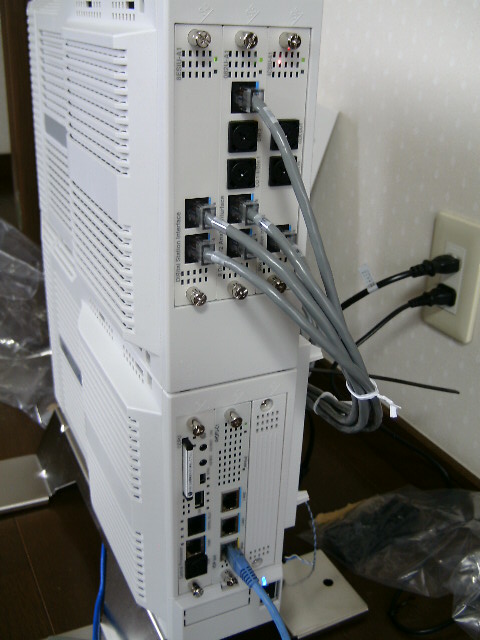

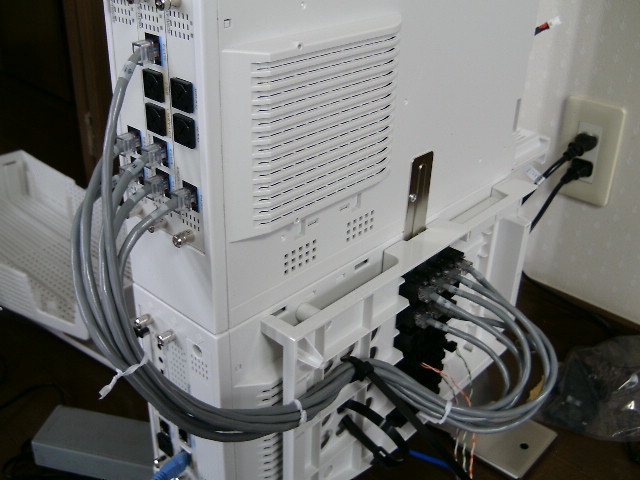

ﾕﾆｯﾄとRJ61のｹｰﾌﾞﾙを接続します。

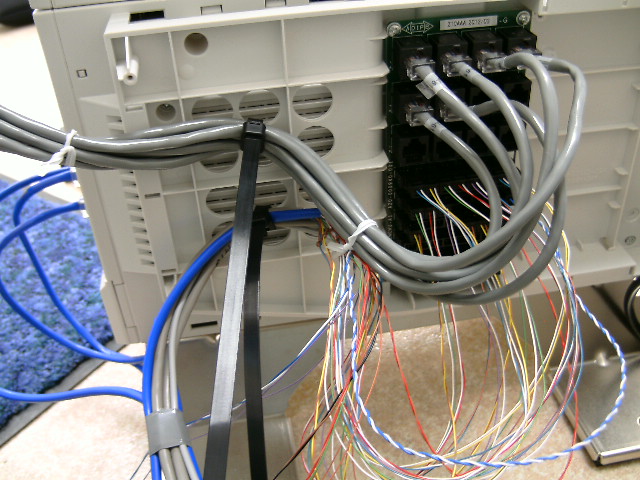

RJ61のｹｰﾌﾞﾙとｸｲｯｸｺﾈｸﾀｰを接続する為の変換ｱﾀﾞﾌﾟﾀに接続します。

各端末からの配線をつなぎます。

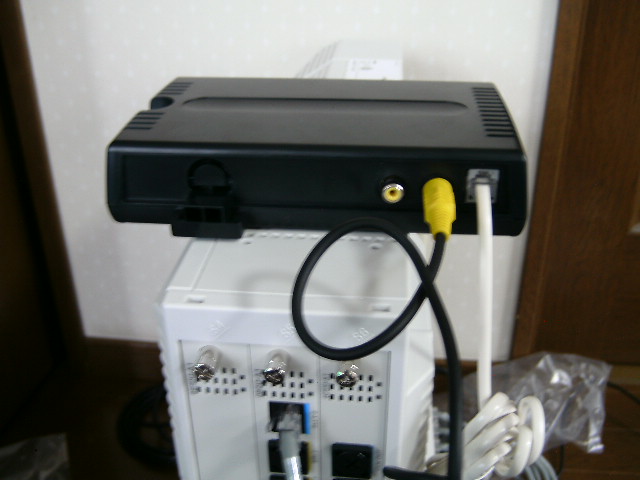

構内放送設備と接続するｱﾀﾞﾌﾟﾀｰです。今回はｱﾝﾌﾟの入力を入れ電話機から呼出が出来るようにします。

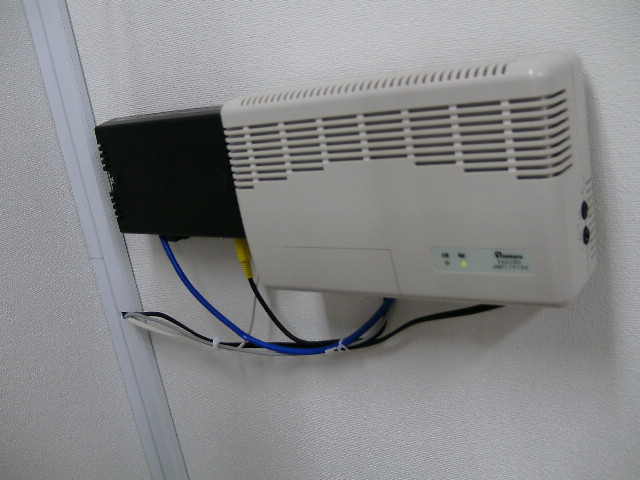

ｱﾀﾞﾌﾟﾀｰと校内放送のｱﾝﾌﾟを壁掛けで設置します。

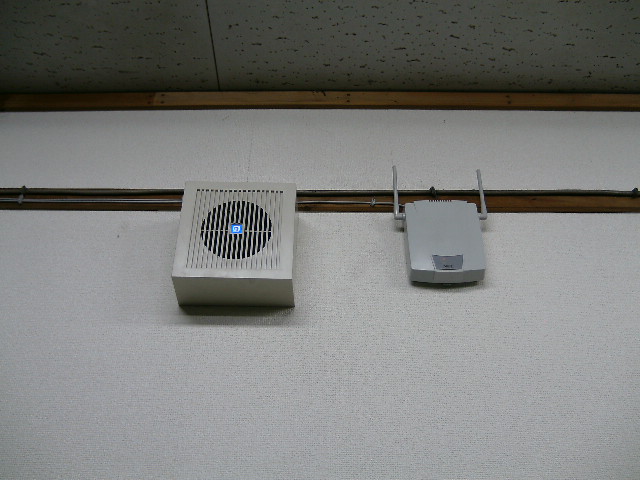

工場には3Wのｽﾋﾟｰｶｰを設置していきます。ﾃﾞｼﾞﾀﾙｺｰﾄﾞﾚｽのｱﾝﾃﾅも工場内で使用出来るように設置していきます。

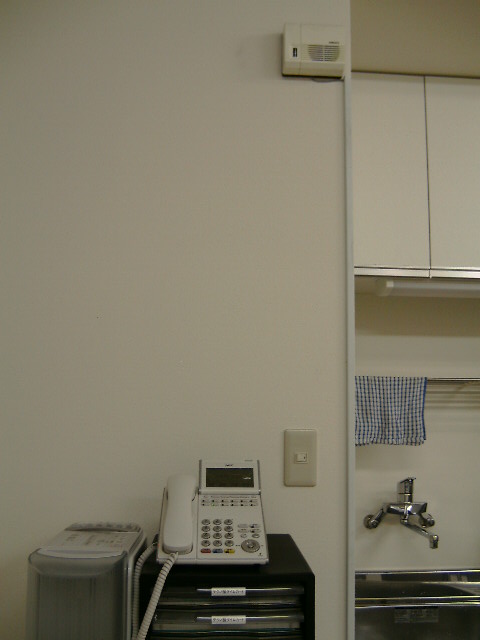

事務所内には0.5Wのｽﾋﾟｰｶｰを設置します。

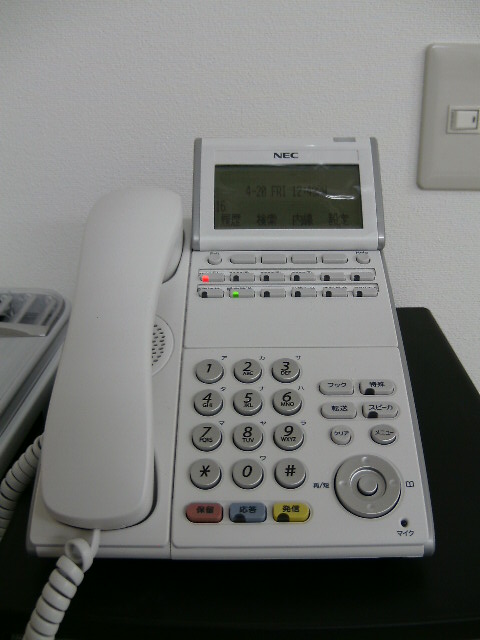

電話機に構内放送呼出のﾎﾞﾀﾝを割り付けます。週間ｽｹｼﾞｭｰﾙの時間でﾁｬｲﾑ音が鳴るように設定します。

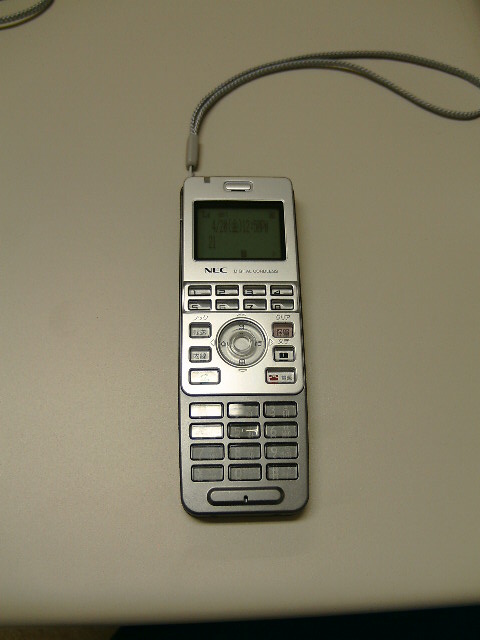

ﾃﾞｼﾞﾀﾙｺｰﾄﾞﾚｽです。この子機にも校内放送呼出のﾎﾞﾀﾝを割付られます。

各ｽﾋﾟｰｶｰの音の調整をします。呼出の音声やﾁｬｲﾑ音の確認をします。
