光ケーブル成端工事(事務所) 横浜市

光ケーブルの成端工事です。今回はメカニカル接続での施工になります。
最終的にはラックの中にスプライスボックスやメディアコンバーターを収めます。

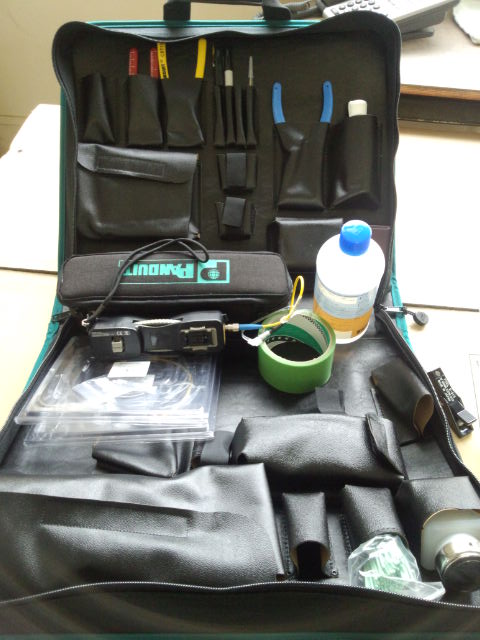

使用する工具です。

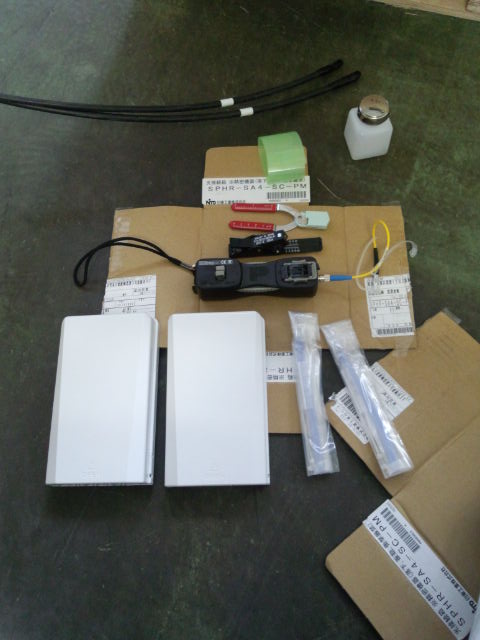

部材と工具を並べます。

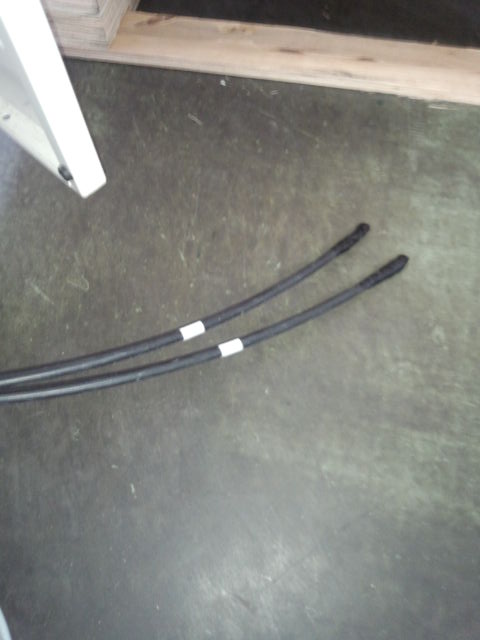

マルチモードの光ケーブルです。

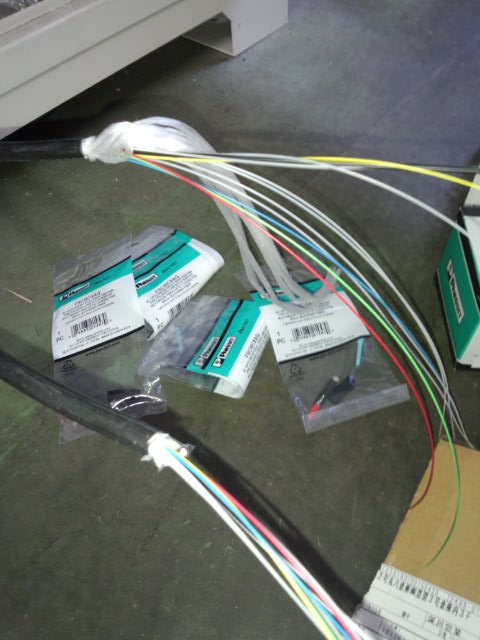

外皮を剥きます。4芯の光ケーブルです。

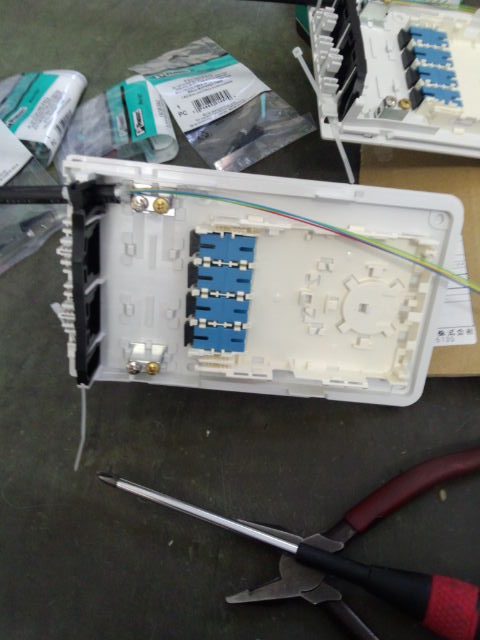

光ケーブルをスプライスボックスに固定します。

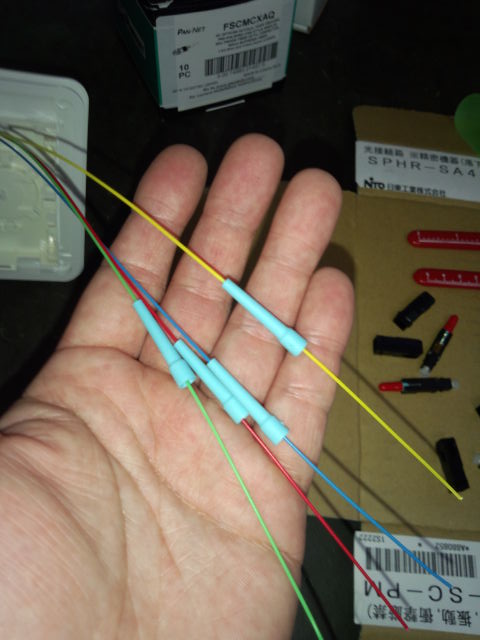

ブーツを先に通しておきます。

被覆を剥いて光ケーブルを出します。

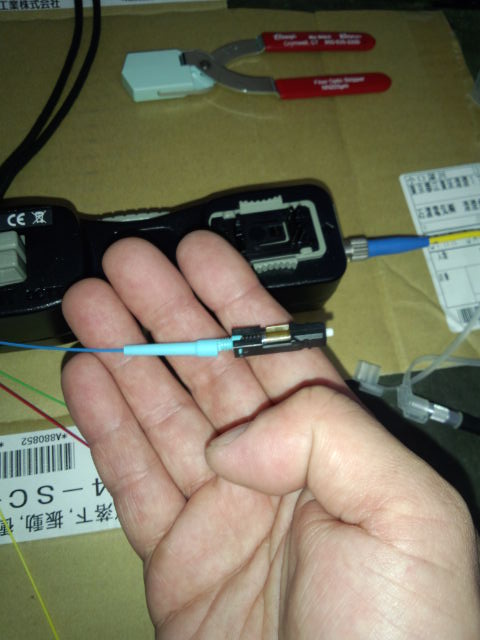

土台にコネクターを固定しておきます。

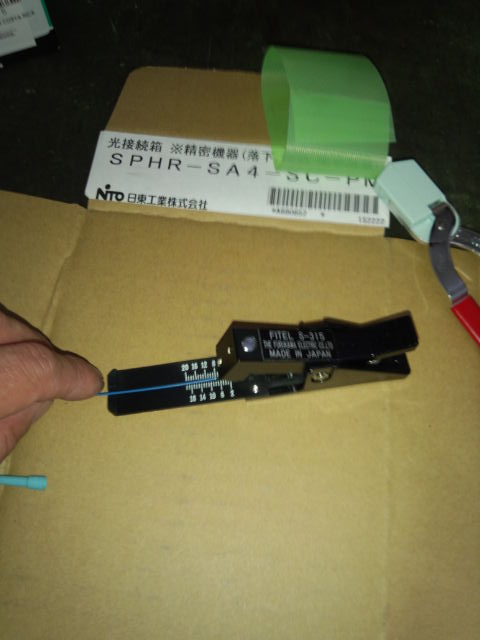

光ケーブルを指定の長さに切断します。

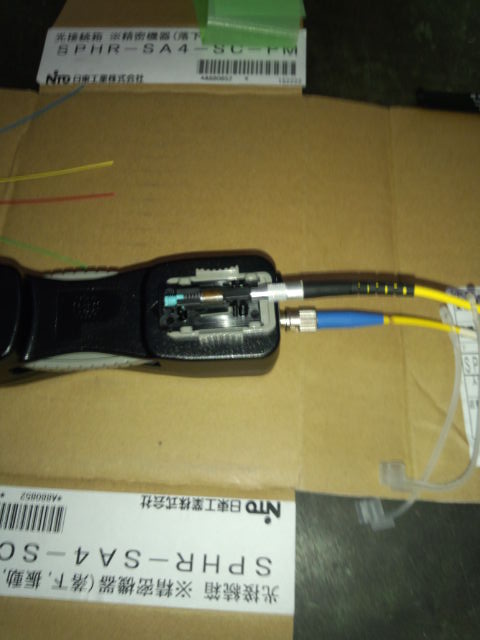

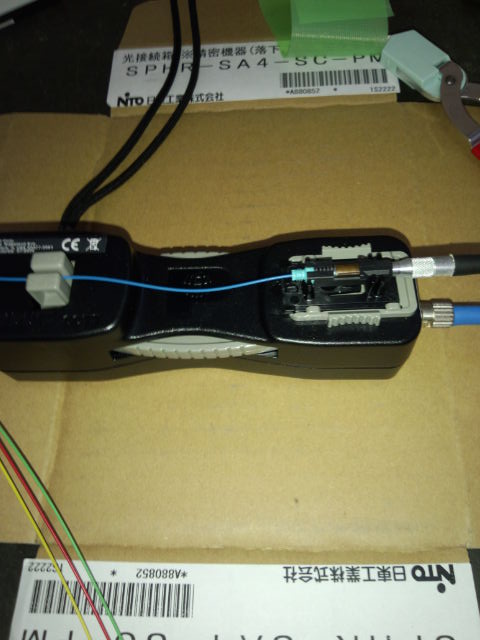

光ケーブルをコネクターに挿入します。

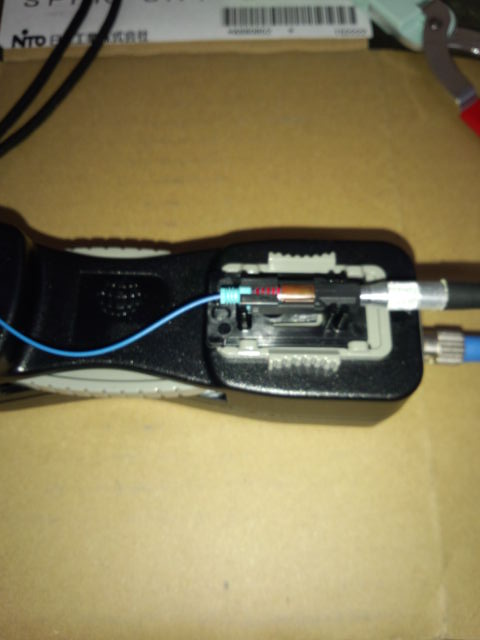

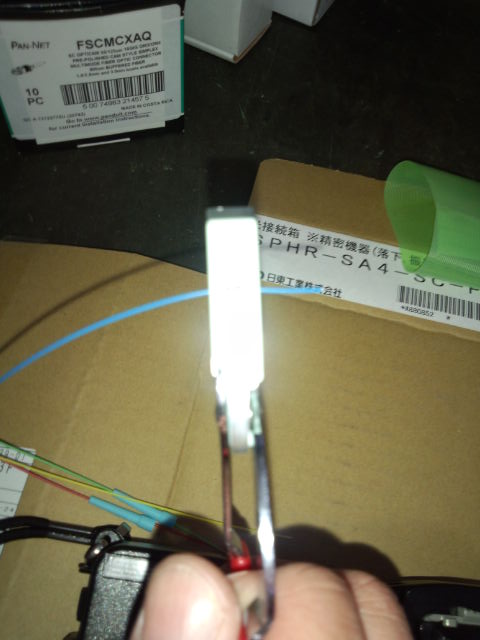

たわみをもたせ、接続したコネクターからの光が漏れてないか確認しながら接続します。

完成です

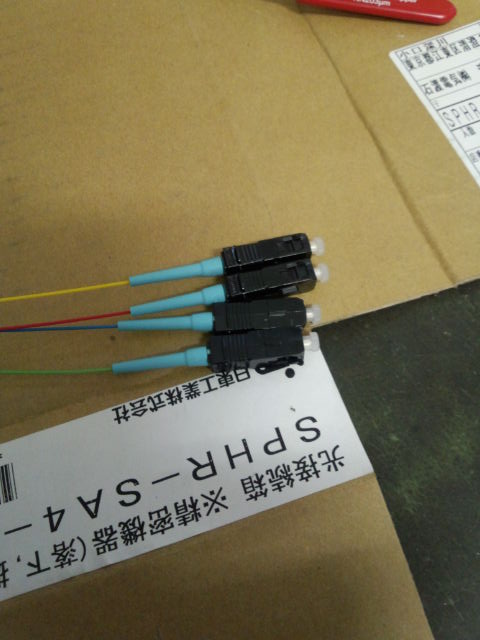

4芯分です。被覆の色が4色です。

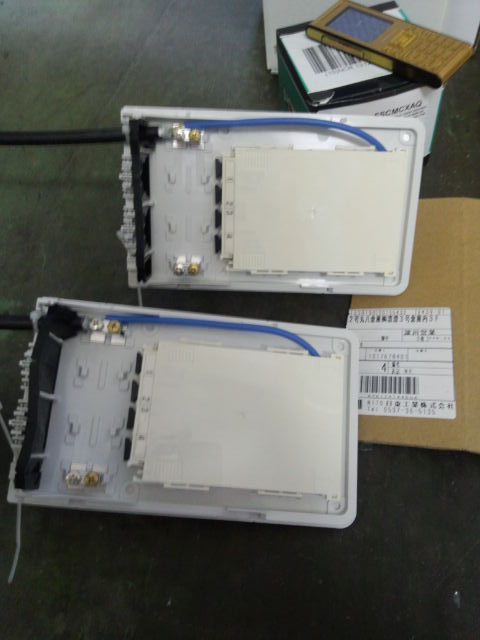

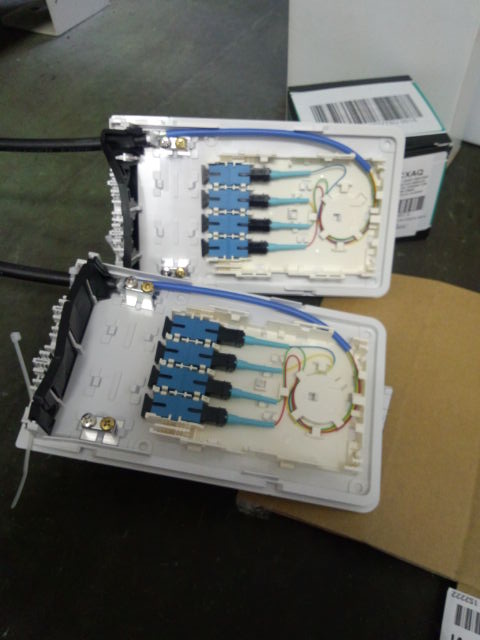

スプライスボックスに収めます。

カバーを取付けます

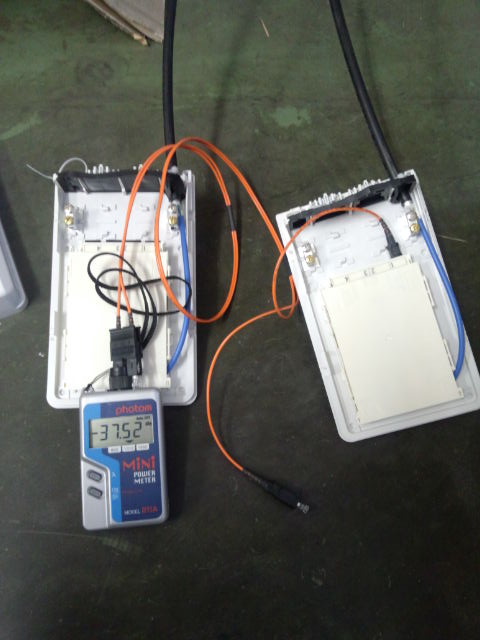

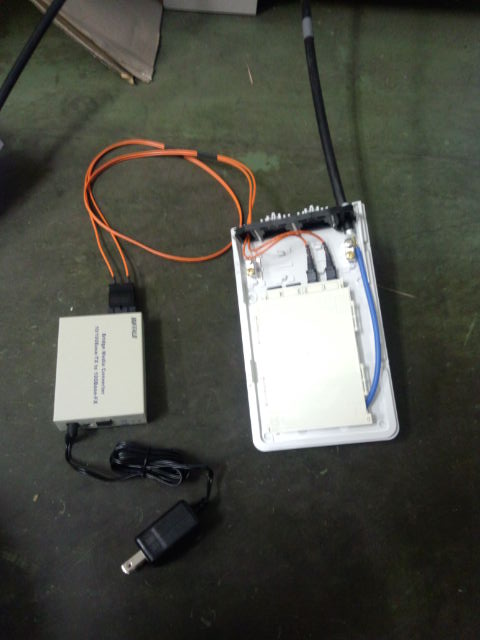

パッチケーブルを接続し試験をします。

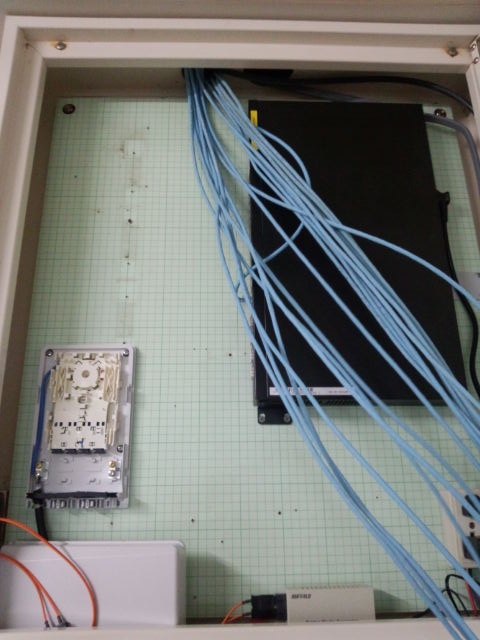

反対側は盤の中に収めます。メディアコンバーターを取付しHUBと接続します。

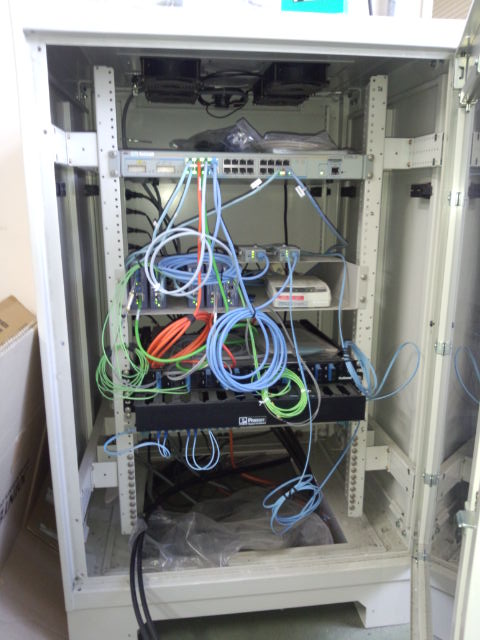

ラック側もメディアコンバーターを接続します。
