Cat6a配線敷設工事(ｵﾌｨｽ)　港区

Cate6aの配線敷設、成端工事です。10Gまで対応のｹｰﾌﾞﾙなのでｺﾈｸﾀｰの成端、配線の曲がりなど注意する点が多くなります。

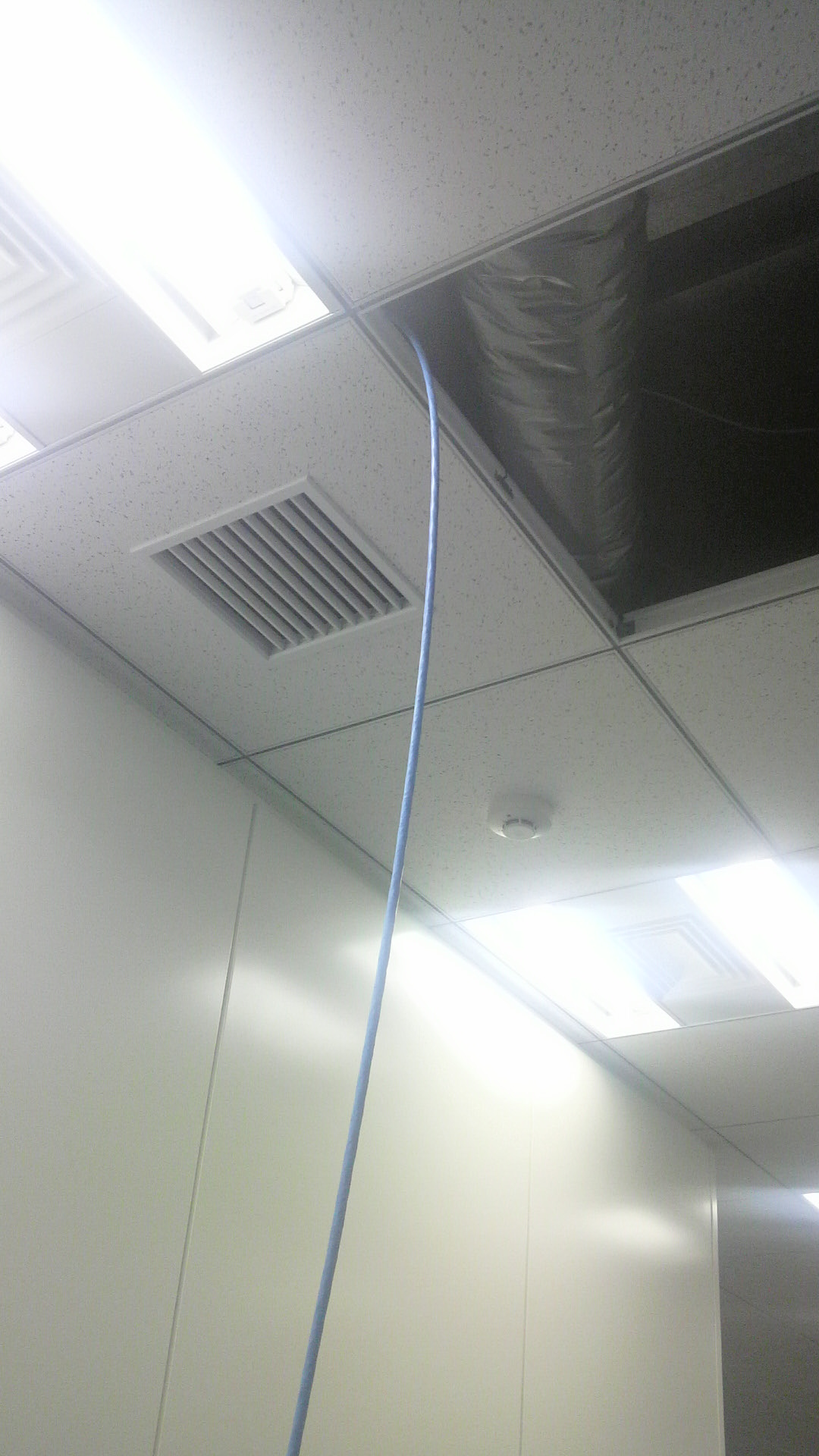

無線ｱｸｾｽﾎﾟｲﾝﾄ用に天井にも敷設します。

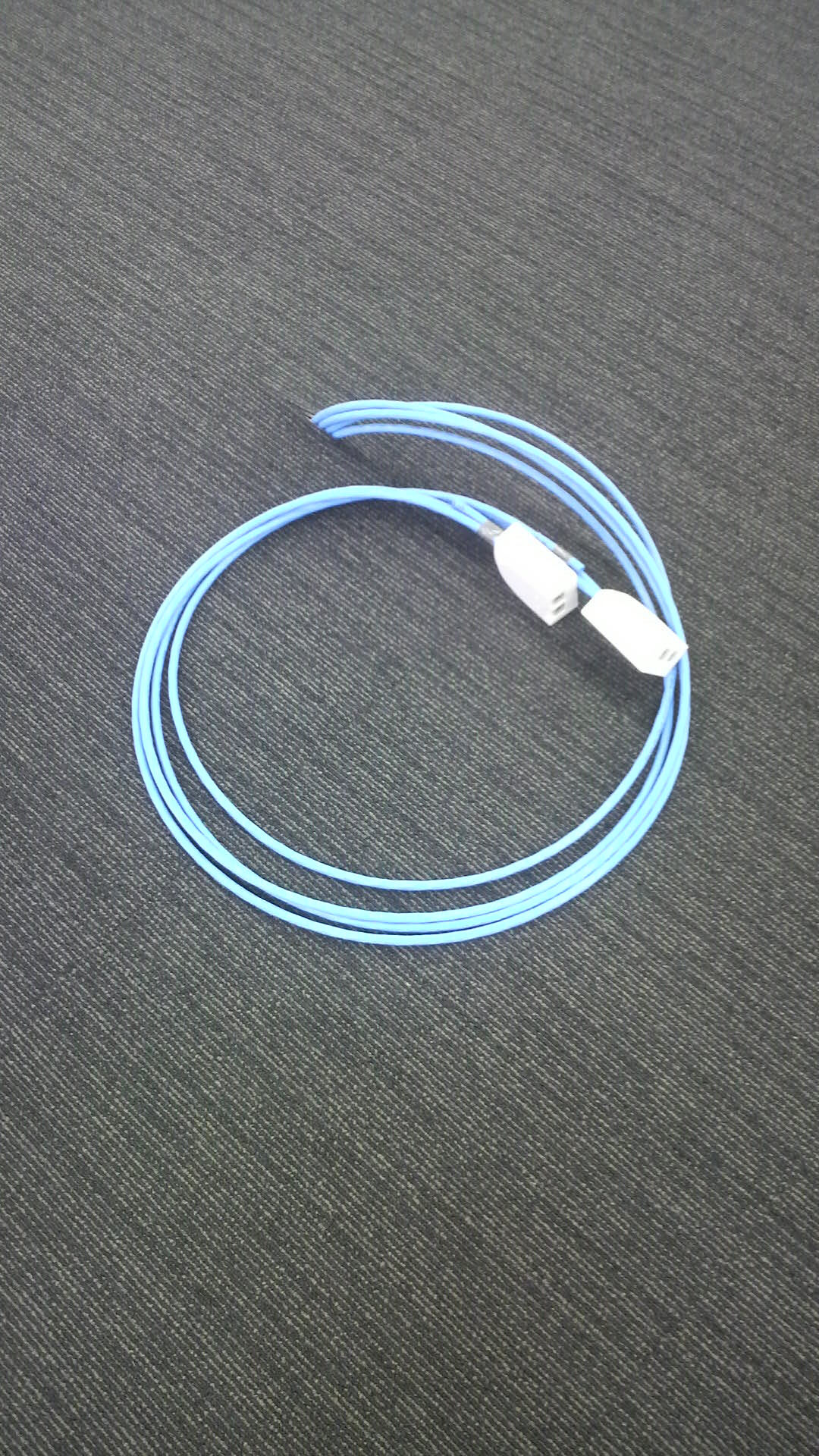

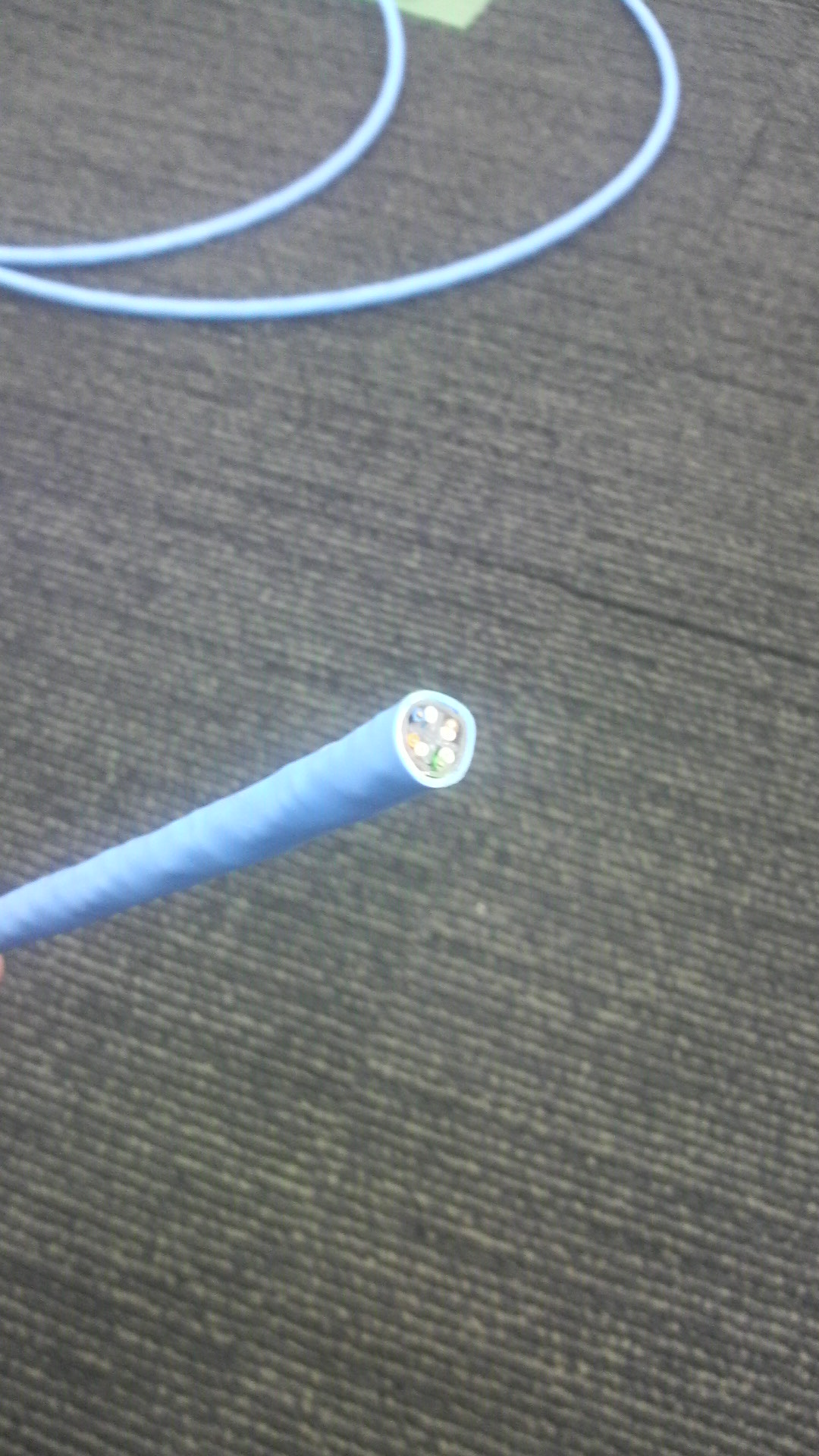

ｹｰﾌﾞﾙです。保護材の中にｼｰﾙﾄﾞされているSTPｹｰﾌﾞﾙを使用します。

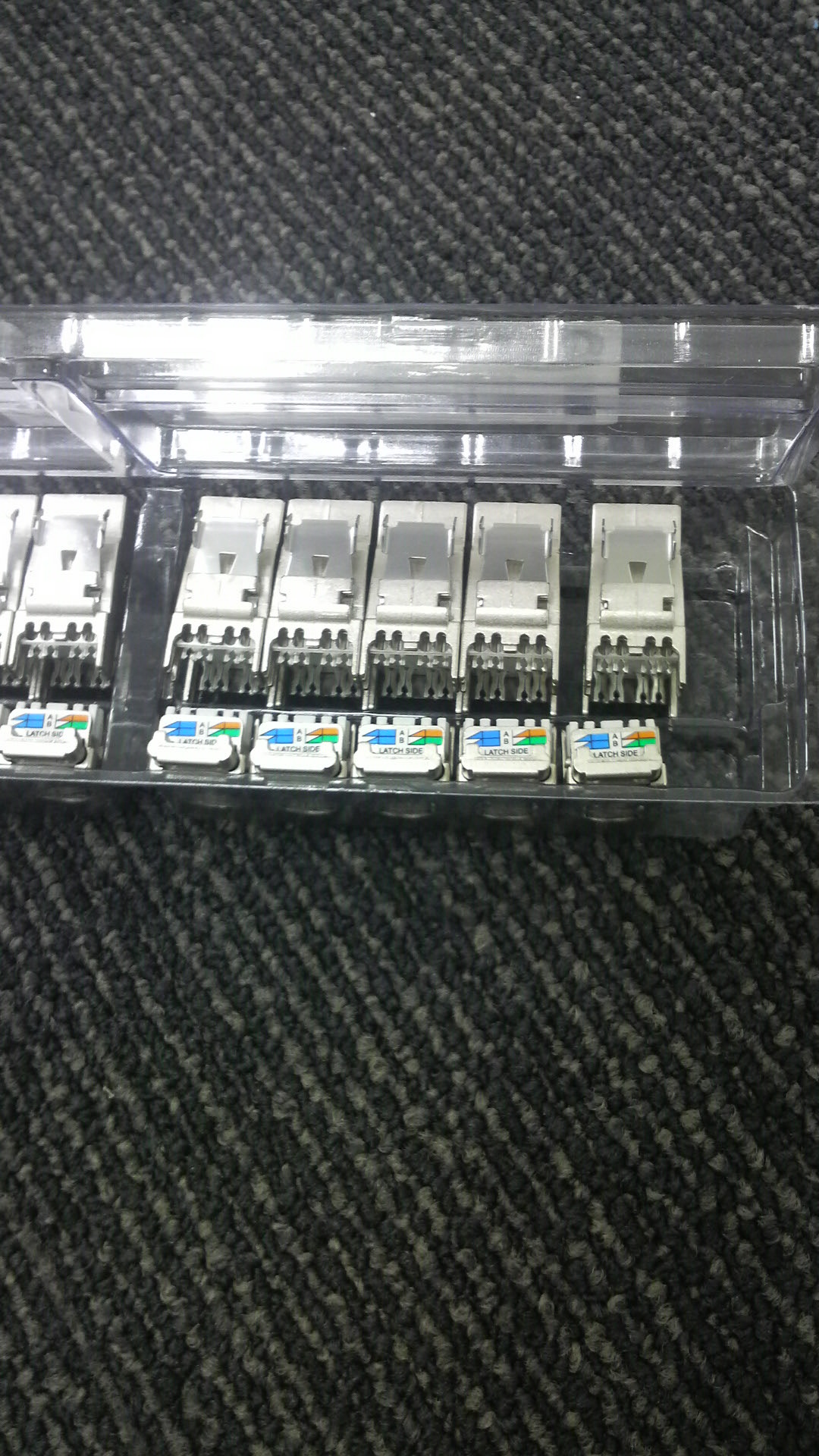

Cate6a用のｺﾈｸﾀｰです。

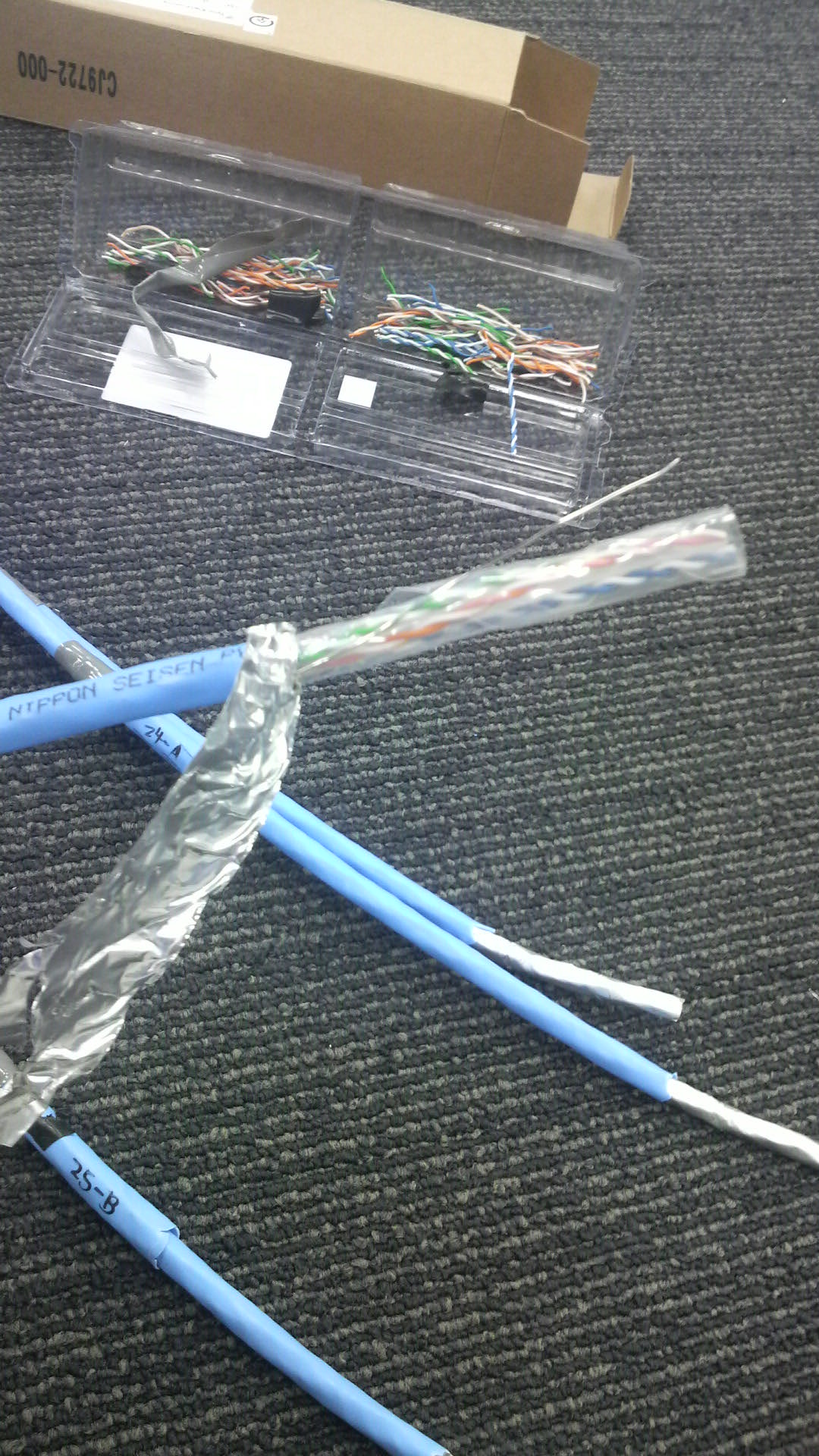

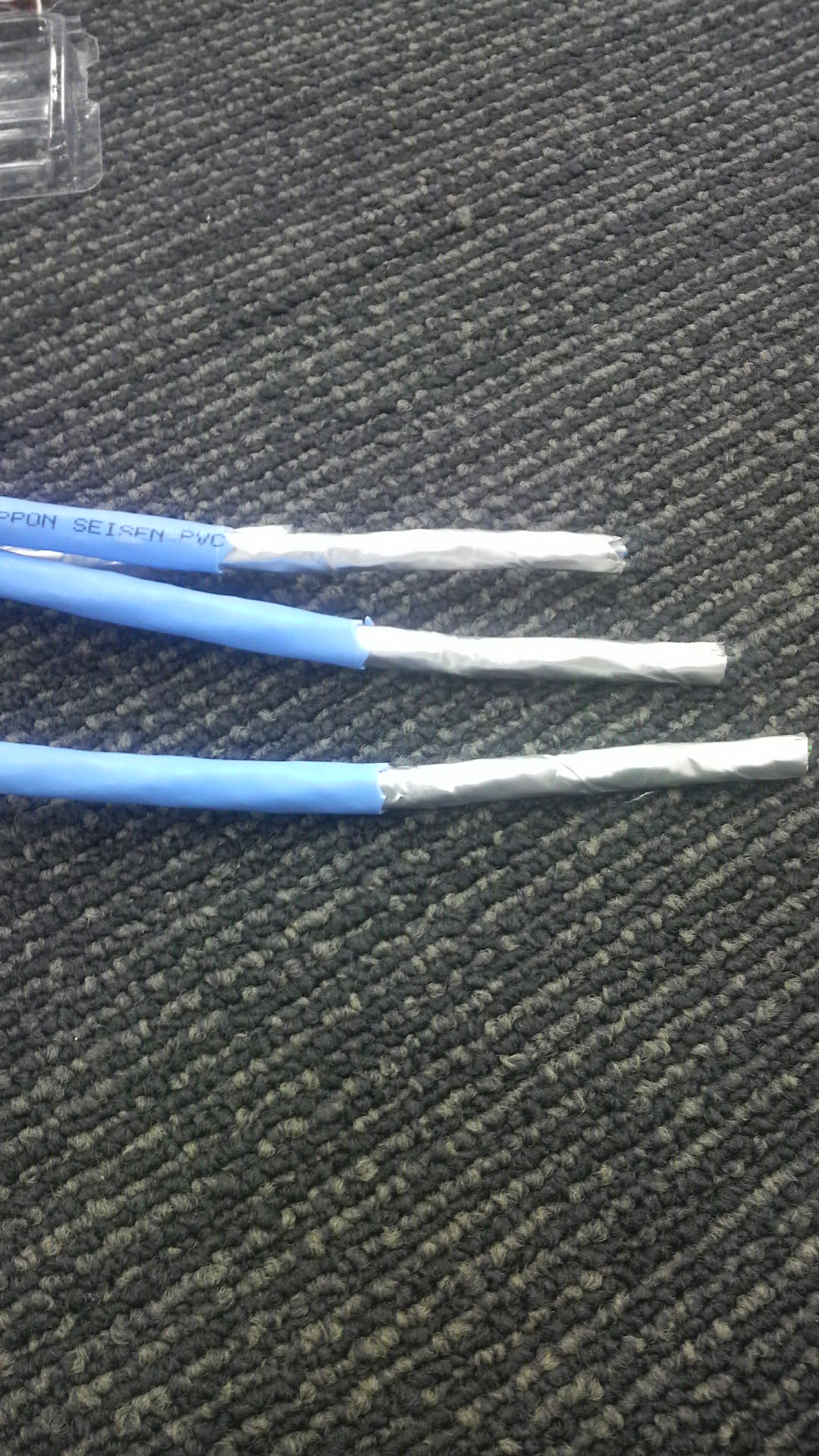

ｼｰﾙﾄﾞを剥いて中のｹｰﾌﾞﾙを出します。

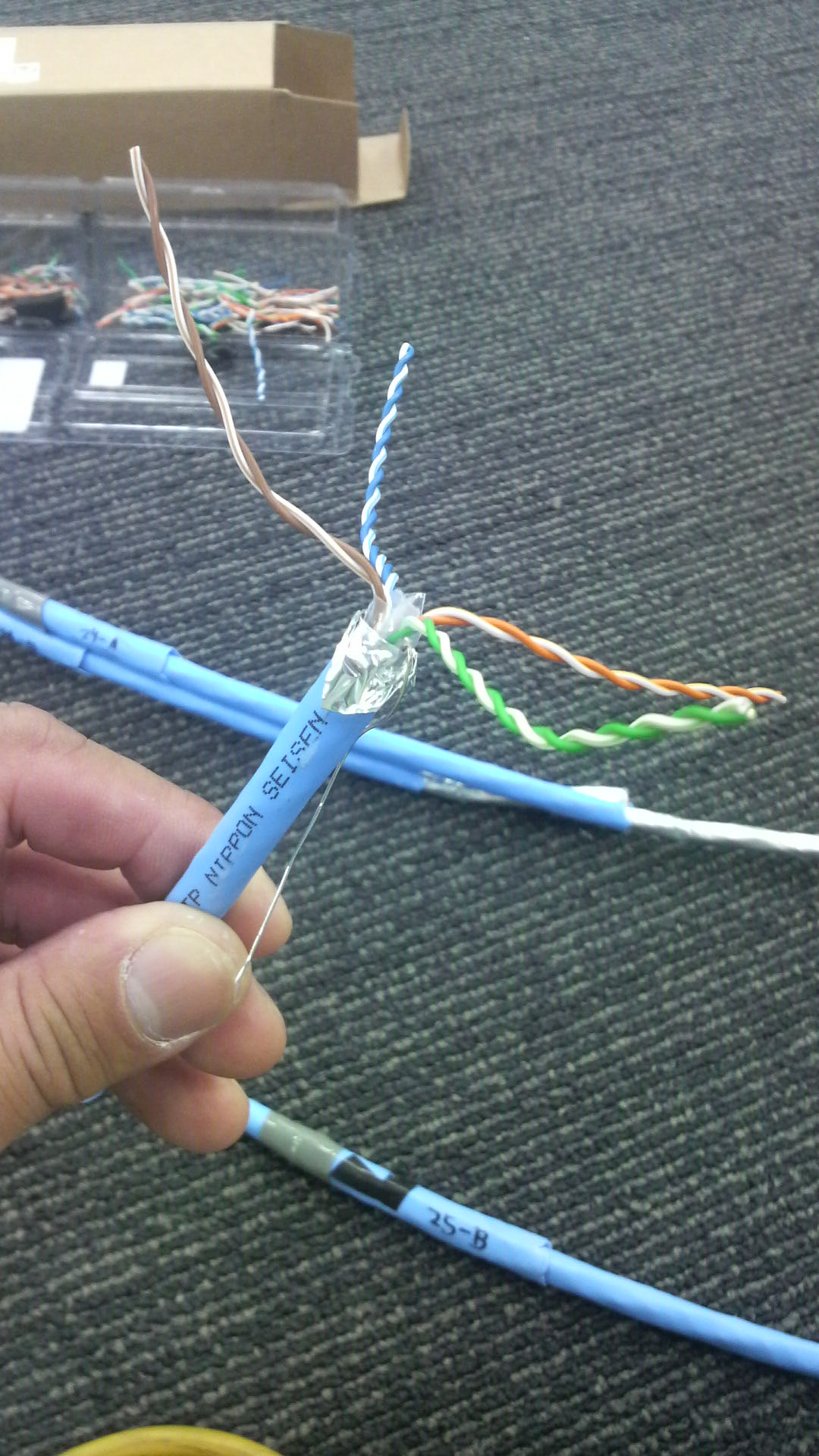

中の介在物を取除きｹｰﾌﾞﾙを分けます。

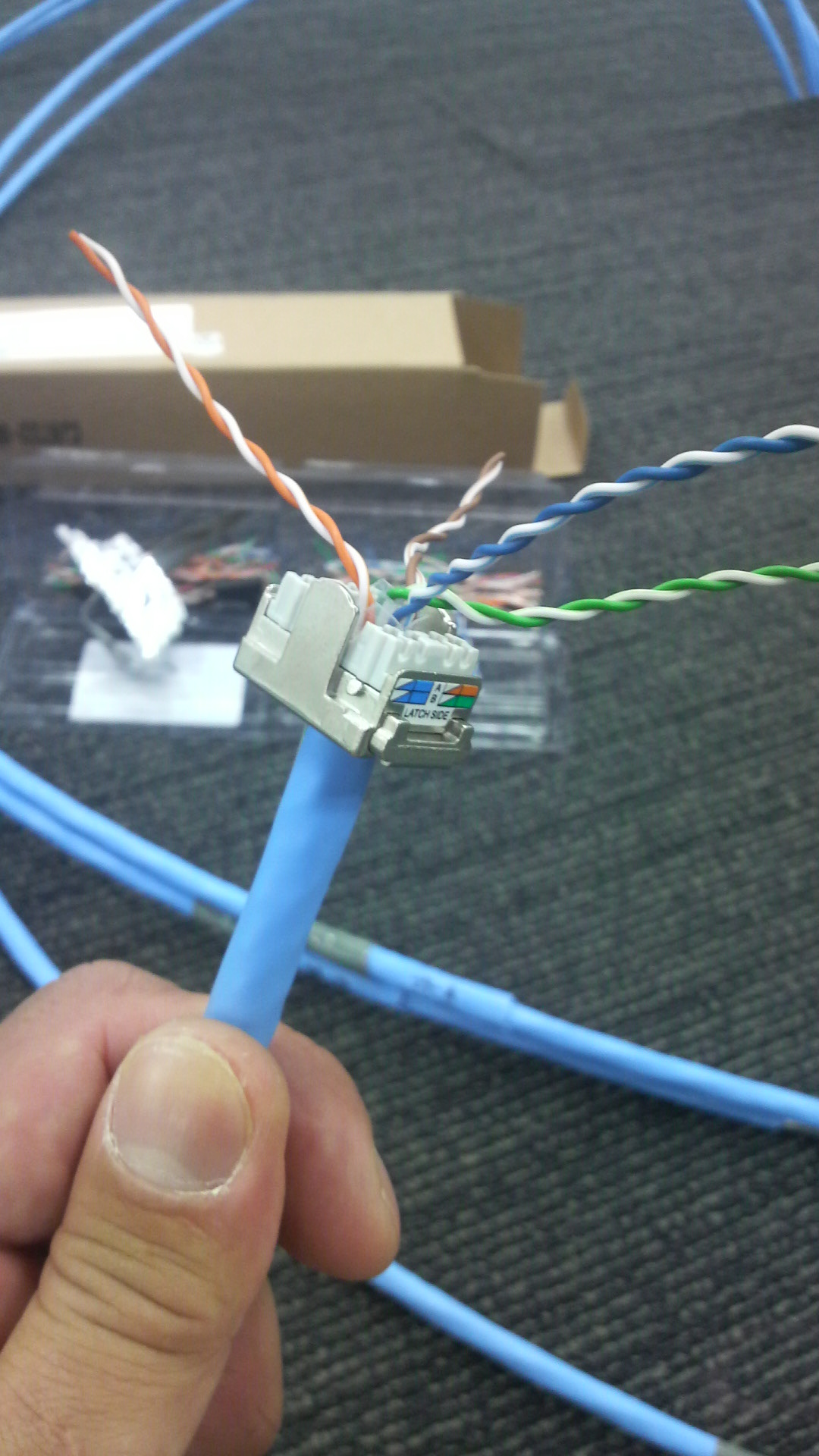

ｹｰﾌﾞﾙにｺﾈｸﾀｰを通します。

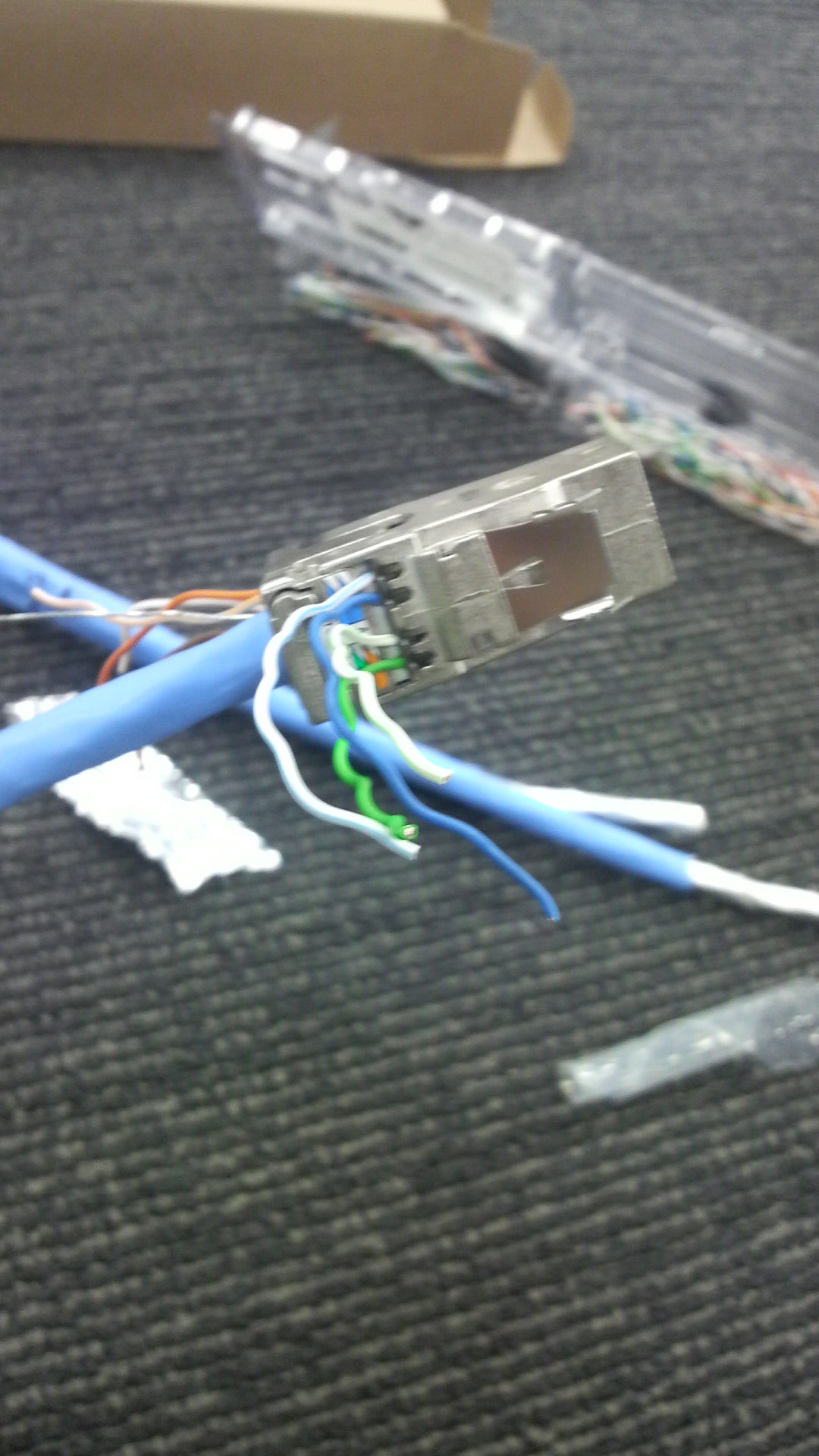

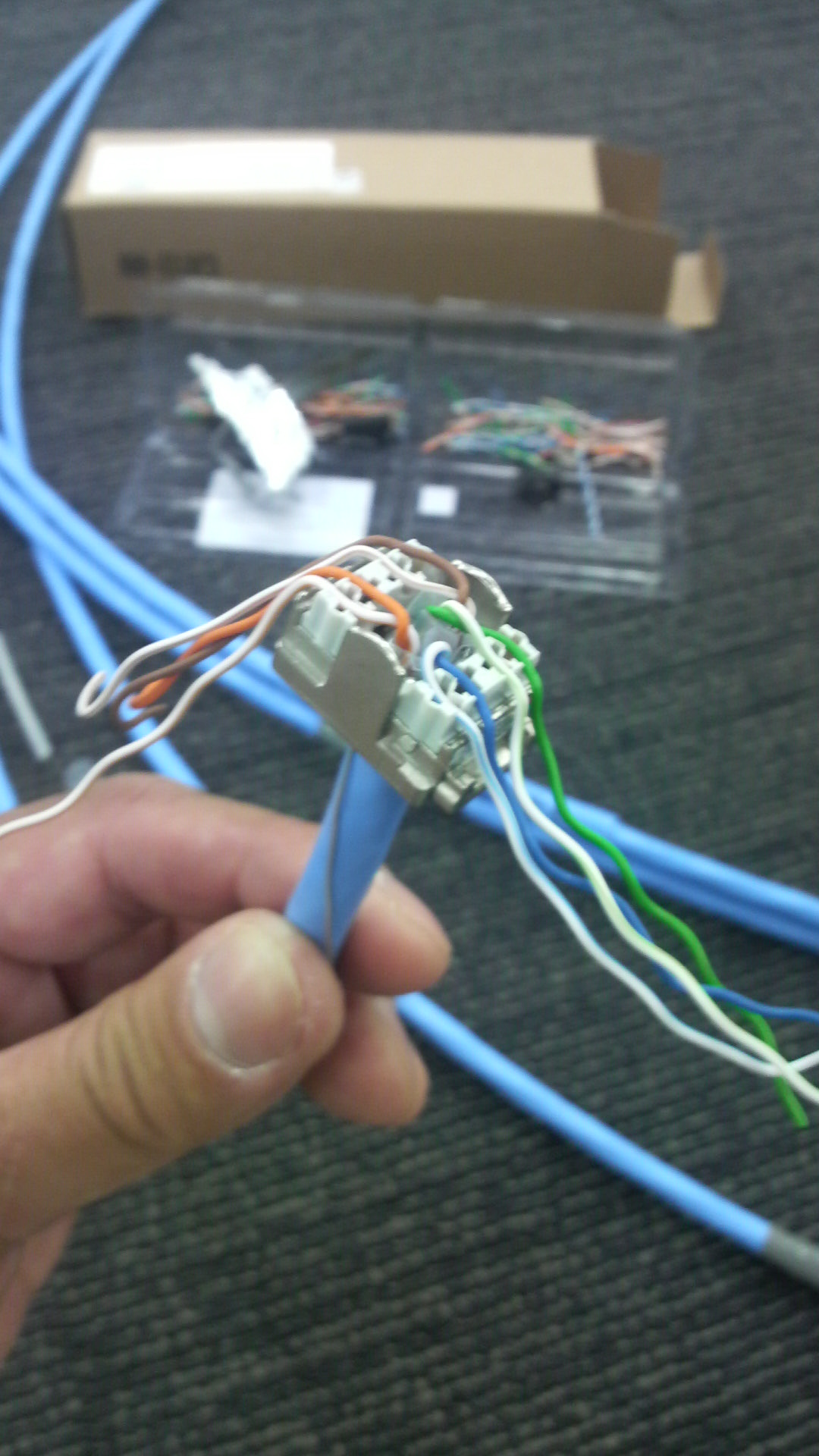

ｹｰﾌﾞﾙをそれぞれの端子に振分けます。

振分けた端子に上から別の端子を取付けます。

専用工具で圧着し不要な配線を切断します。

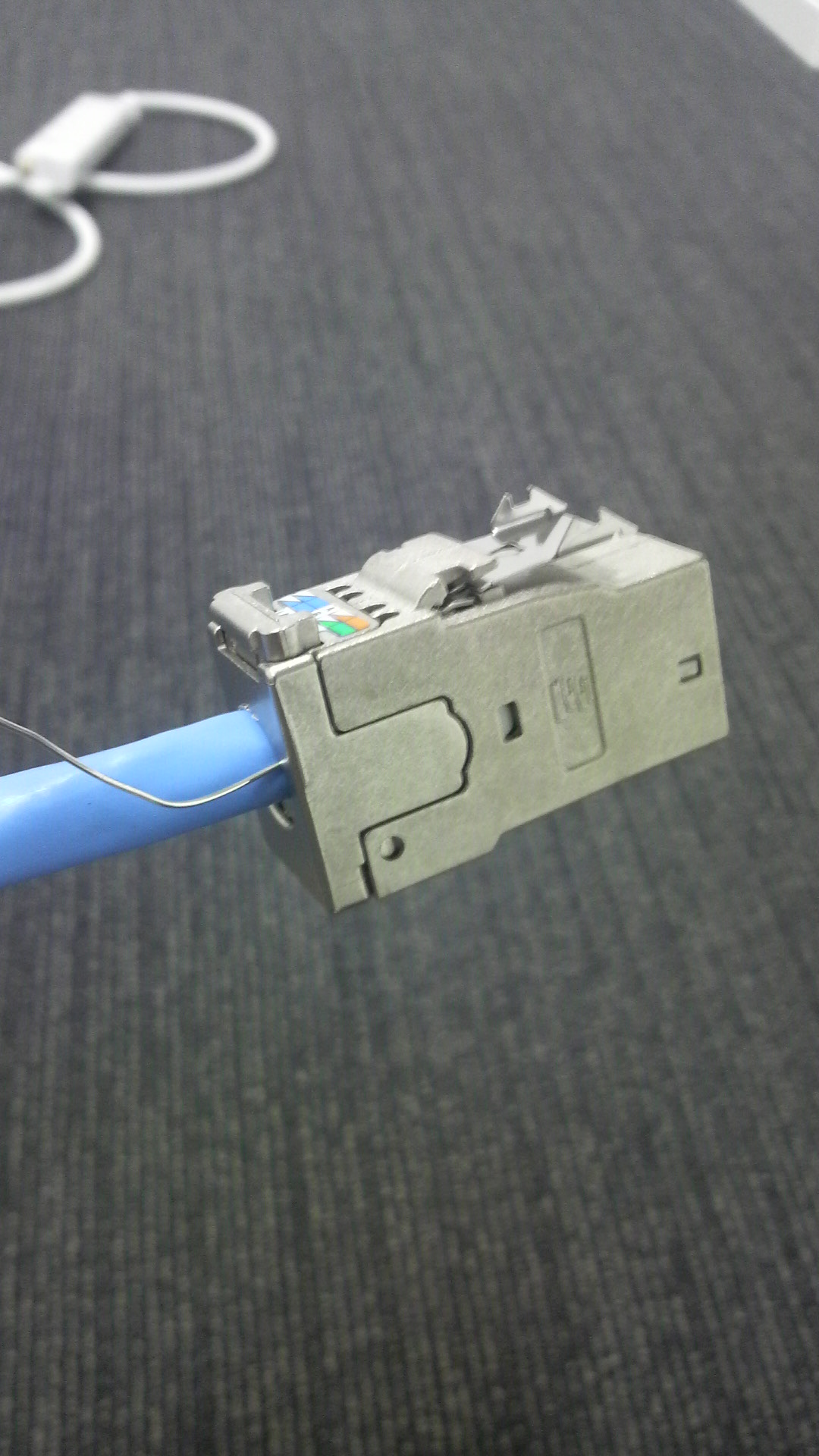

完成です。ｱｰｽを切断します。

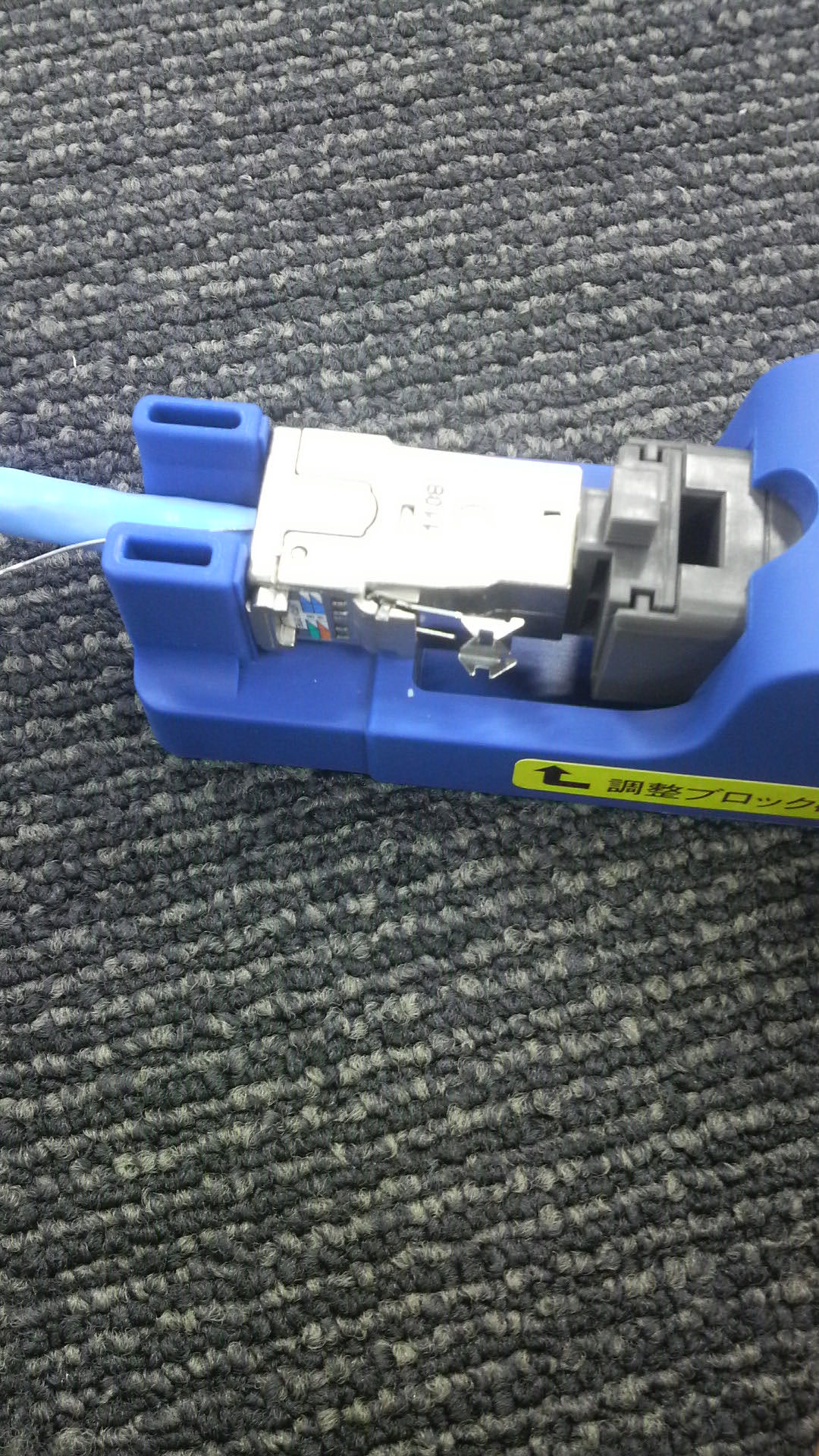

ｺﾈｸﾀｰの取付中はこんな感じです。

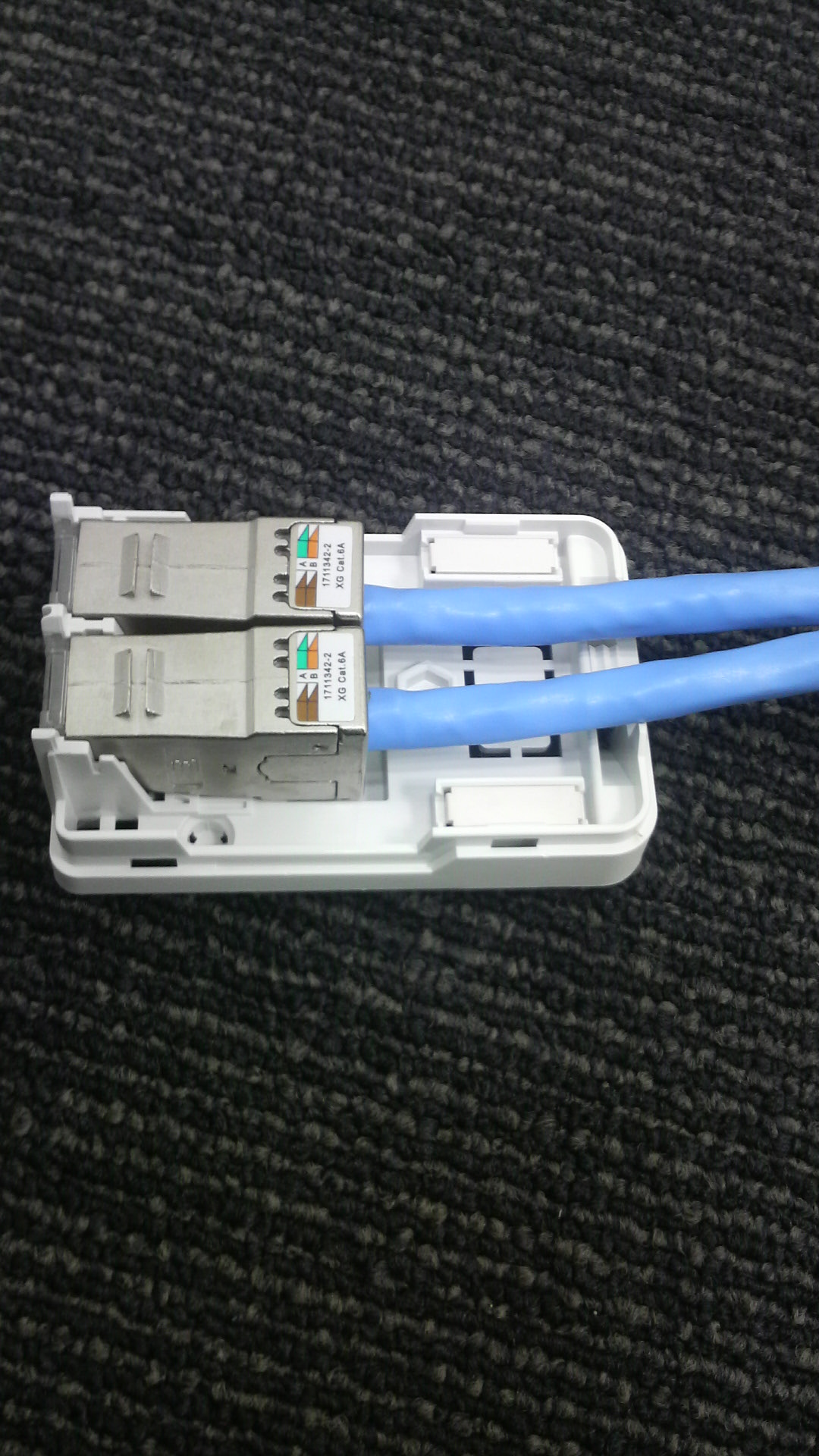

2個口用のｶﾊﾞｰに取付けます。

仕上げです。

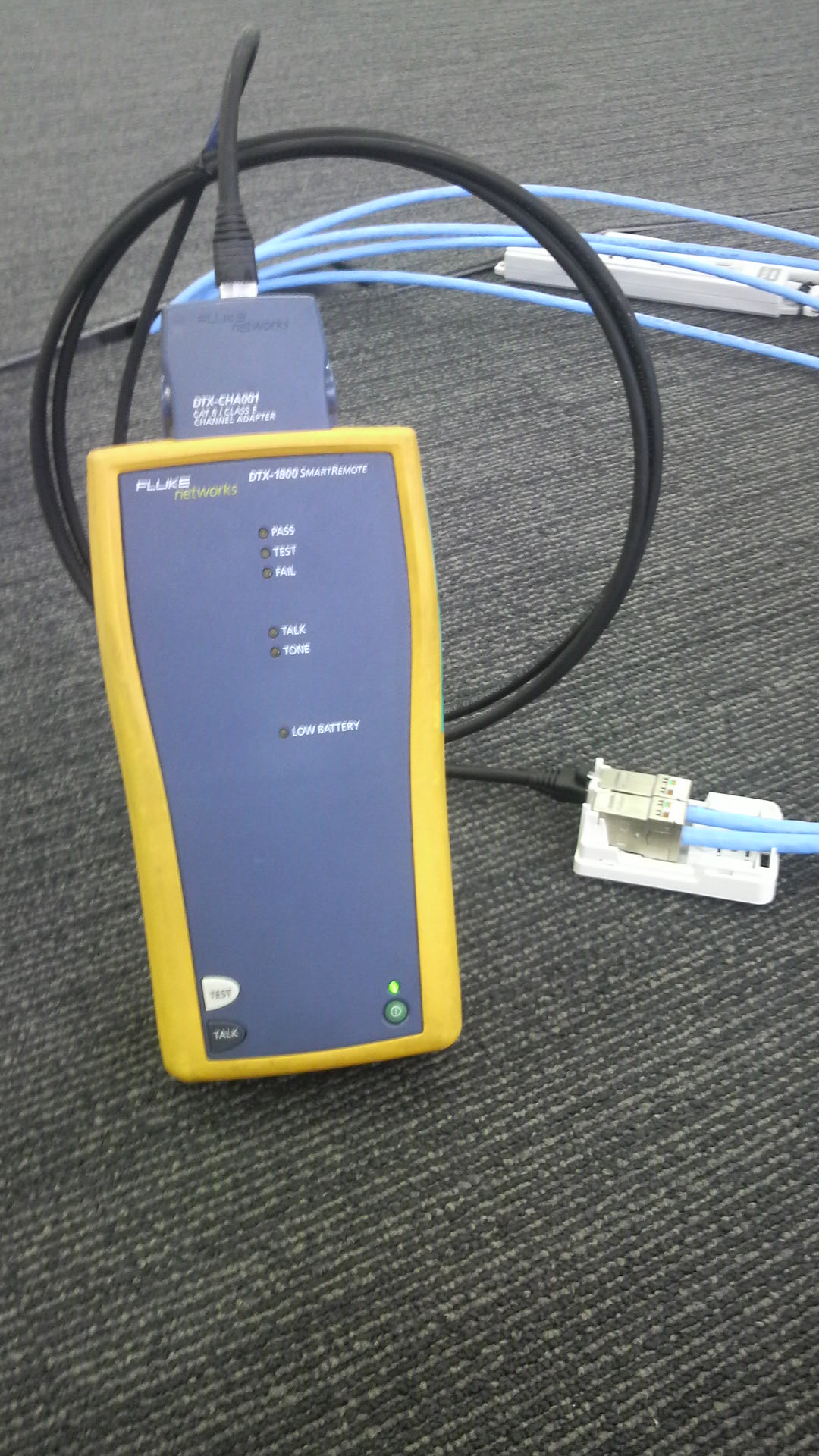

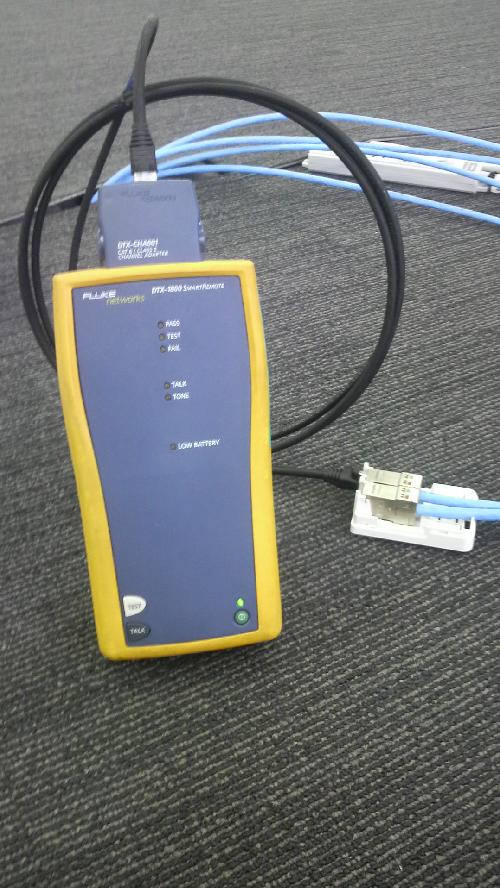

配線の試験をします。間違いがあっても再度同じｺﾈｸﾀｰを使用して直せます。

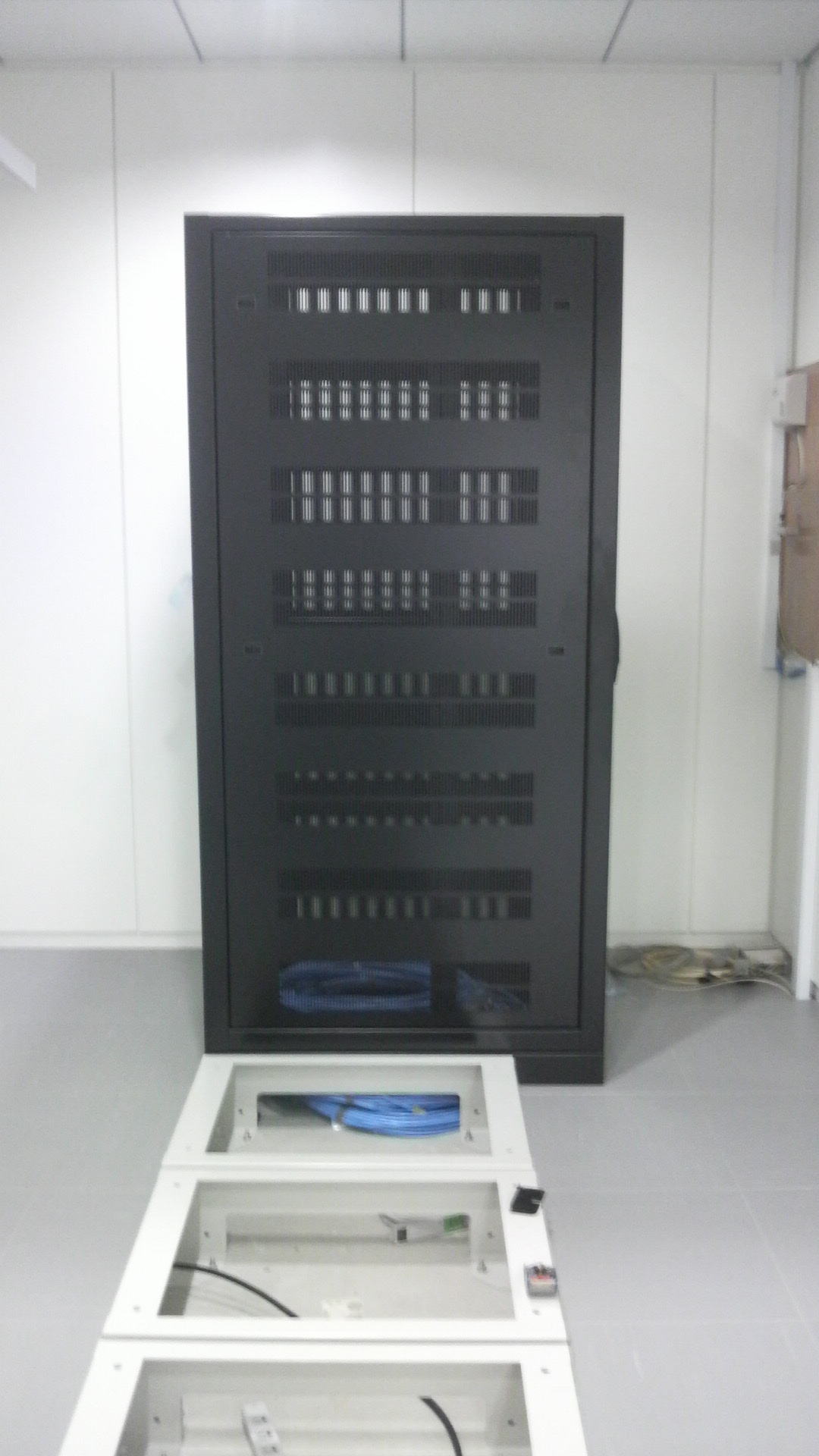

ﾒｲﾝの機器を収容する19ｲﾝﾁﾗｯｸです。
